Häger GmbH & Co. KG ANSI-Gate Valves
Gate Valves sind für das vollständige Absperren oder Öffnen einer Rohrleitung ausgelegt. Sie werden als Gate Valve oder Absperrschieber in eine Rohrleitung eingebaut und sollten nicht zur Regulierung eingesetzt werden. Die Betätigung eines Gate Valves erfolgt über ein Handrad.
Die wichtigsten Eigenschaften von Gate Valves
Gate Valves (Absperrschieber) ermöglichen das vollständige Öffnen oder Schließen von Rohrleitungen mit minimalem Druckverlust und sind durch ihre hohe Medien- und Temperaturbeständigkeit für vielseitige industrielle Anwendungen geeignet. Die von Häger Industriearmaturen angebotenen Modelle sind manuell oder über Getriebe bedienbar und halten Temperaturen von -196 °C bis +600 °C sowie Drücken bis 400 Bar stand.
Nahezu druckverlustfreier Durchfluss
Gate Valves bieten bei vollständig geöffnetem Zustand einen freien Strömungsquerschnitt ohne innere Hindernisse. Dadurch entsteht nur ein minimaler Druckverlust, was sie ideal für Anwendungen mit hohem Volumenstrom und Effizienzanforderungen macht.
Robust und vielseitig einsetzbar
Dank ihrer widerstandsfähigen Bauweise sind Gate Valves für eine Vielzahl von Medien geeignet – darunter Wasser, Öl, Gas, Dampf sowie abrasive Stoffe. Je nach Ausführung halten sie extremen Bedingungen wie Temperaturen von -196 °C bis +600 °C und Drücken bis zu 400 Bar zuverlässig stand.
Zuverlässige und kraftsparende Absperrtechnik
Die manuelle oder getriebeunterstützte Betätigung über ein Handrad bewegt den Keil über eine steigende Spindel exakt in die gewünschte Position. So lassen sich Rohrleitungen sicher und dauerhaft vollständig öffnen oder schließen – ohne Druckstöße oder Strömungswirbel.

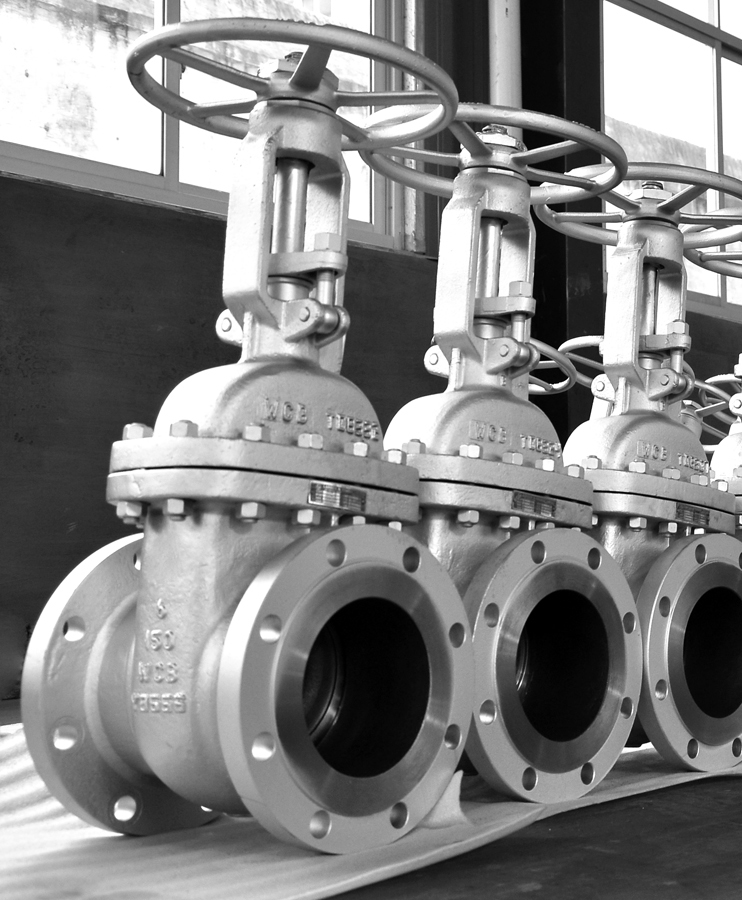

Häger Gate Valve nach ANSI Norm

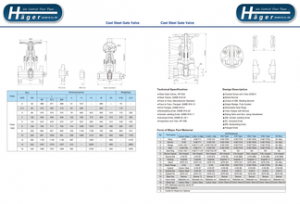

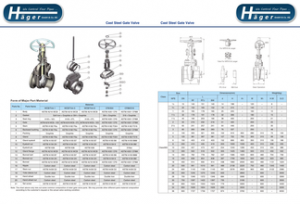

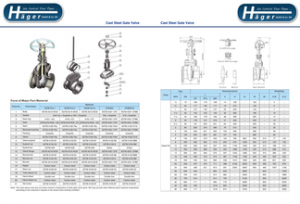

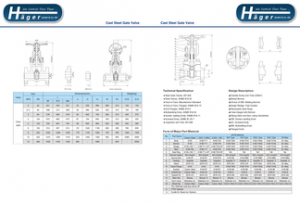

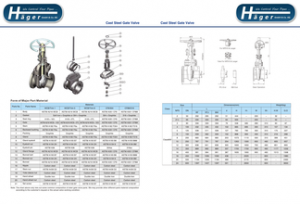

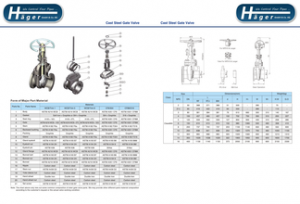

Datenblätter
Nennweite: 3“ bis 60“
Druckstufe LBS: 150, 300, 600, 900, 1500, 2500
Gehäuse Material: 1.0619, A216 WCB, 1.4408, 1.4306, 1.4404, 1.1138, 1.4308, 1.5419, 1.7357, 1.7379, CF8M, CF3M, CF3, WC1 WC6, WC9, LCB, LCC
Beschreibung zu unseren Gate Valves:
- Baulänge nach ASME B16.5.
- Armaturen mit Konformitätserklärung und CE-Kennzeichnung nach DGRL97/23/EG
- Flanschausführung (ASME B16.5) , Schweißende oder Einschweißende
- Full Bore oder gem. Datenblatt
- TA- Luft a.A
- Stellitiert a.A
- NACE MR 0175
- ATEX Erklärung

- Flexibler Keil | Flexible Wedge
- ISO – TOP Flansch (zum Aufbau eines Antriebes)
- Antrieb –> pneumatisch, elektrisch, hydraulisch, Gas über Öl oder per Getriebe & Handrad
- Isolieraufsatz / Spindelverlängerung
- Sonderlackierung gemäß Kundenanforderung
- TA – LUFT nach VDI 2440
- Stellitierte Ausführungen (STELLITE)
- Emissions-Leaktest nach EN ISO 15848-2 B
- Betriebs.-u. Wartungsanleitungen der Absperrschieber können in verschiedenen Landessprachen zur Verfügung gestellt werden.
- EAC TR –TS Konformitätsdeklarationen der Zollunion auftragsunabhängig für den Export und Einsatz der Produkte in der Russischen Föderation, Weißrussland oder Kasachstan (EAC), Gültigkeit 1, 3 oder 5 Jahre. EAC GOST TR TS 010/2011 (Machinery directive) oder EAC GOST TR TS 032/2013 für Armaturen größer und inkl. DN25
- Armaturenpass TP nach GOST 2.601 – 2006
- TÜV Abnahmen (3.2)

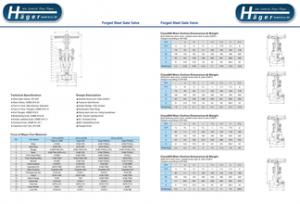

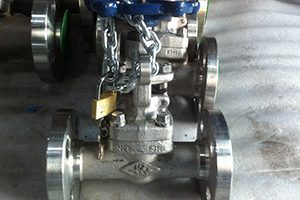

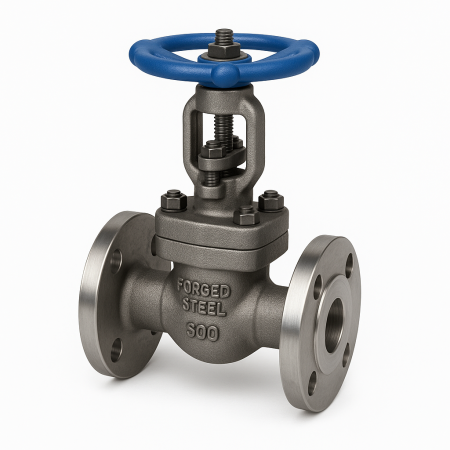

Gate Valve (Forged Small, Flanged Ends)

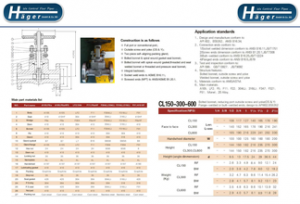

Datenblätter
Absperrschieber / Kleinschieber
Größe: 1/4“ bis 2-1/2“
LBS: 150, 300, 600, 900, 1500, 2500
Gehäuse: A105N, F304, F316, F321, F316ti, F5, F12, F22
Beschreibung zu unseren Gate Valves:
- Baulänge nach ASME B16.10 Armaturen
- größer 1“ mit Konformitätserklärung und CE-Kennzeichnung nach DGRL97/23/EG
- Der Anschluss ist in Flanschausführung.
- Optional sind TA-LUFT (Technische Anleitung zur Reinhaltung der Luft – TA Luft) Systeme nach VDI 2440 bestellbar.
- außenliegende Spindel und Betätigung per Handrad.
- Die Armaturen in Flanschausführung sind Integral geschmiedet!

- Solid Wedge
- STELLITIERTE Ausführung optional
- Je nach Werkstoffwahl sind die Kleinschieber / Absperrschieber für Wasser, Dampf, Öl, GAS oder sonstige aggressive Medien geeignet.
- ISO – TOP Flansch (zum Aufbau eines Antriebes)
- Isolieraufsatz / Spindelverlängerung
- Sonderlackierung gemäß Kundenanforderung
- TA – LUFT nach VDI 2440 | optional
- Emissions-Leaktest nach EN ISO 15848-2 B
- Betriebs.-u. Wartungsanleitungen der Absperrschieber können in verschiedenen Landessprachen zur Verfügung gestellt werden.
- EAC TR –TS Konformitätsdeklarationen der Zollunion auftragsunabhängig für den Export und Einsatz der Produkte in der Russischen Föderation, Weißrussland oder Kasachstan (EAC), Gültigkeit 1, 3 oder 5 Jahre. EAC GOST TR TS 010/2011 (Machinery directive) oder EAC GOST TR TS 032/2013 für Armaturen größer und inkl. DN25
- Armaturenpass TP nach GOST 2.601 – 2006
- TÜV Abnahmen (3.2)

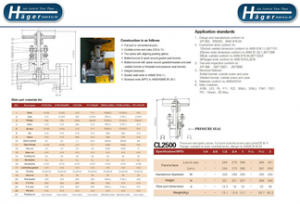

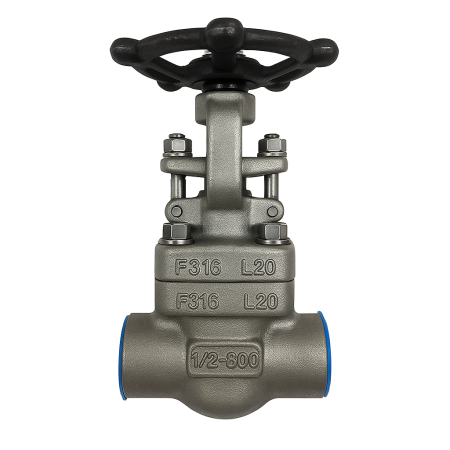

Gate Valve (Forged Small)

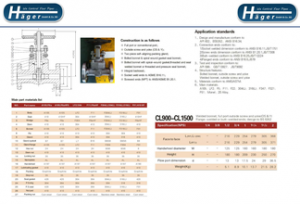

Datenblätter
Absperrschieber / Kleinschieber
Größe: 1/4“ bis 2-1/2“
LBS: 800, 1500, 2500
Gehäuse: A105N, F304, F316, F321, F316ti, F5, F12, F22
Beschreibung zu unseren Gate Valves:
- BW WELD ASME B16.25
- SW WELD ASME B16.11
- SCREWED ENDS ASME B1.20.1
- Armaturen größer 1“ mit Konformitätserklärung und CE-Kennzeichnung nach DGRL97/23/EG
- Optional sind TA-LUFT (Technische Anleitung zur Reinhaltung der Luft – TA Luft) Systeme nach VDI 2440 bestellbar.
- Verschraubter Deckel, außenliegende Spindel und Betätigung per Handrad.

- Solid Wedge
- STELLITIERTE Ausführung optional
- Je nach Werkstoffwahl sind die Kleinschieber / Absperrschieber für Wasser, Dampf, Öl, GAS oder sonstige aggressive Medien geeignet.
- ISO – TOP Flansch (zum Aufbau eines Antriebes)
- Isolieraufsatz / Spindelverlängerung
- Sonderlackierung gemäß Kundenanforderung
- TA – LUFT nach VDI 2440 | optional
- Emissions-Leaktest nach EN ISO 15848-2 B
- Betriebs.-u. Wartungsanleitungen der Absperrschieber können in verschiedenen Landessprachen zur Verfügung gestellt werden.
- EAC TR –TS Konformitätsdeklarationen der Zollunion auftragsunabhängig für den Export und Einsatz der Produkte in der Russischen Föderation, Weißrussland oder Kasachstan (EAC), Gültigkeit 1, 3 oder 5 Jahre. EAC GOST TR TS 010/2011 (Machinery directive) oder EAC GOST TR TS 032/2013 für Armaturen größer und inkl. DN25
- Armaturenpass TP nach GOST 2.601 – 2006
- TÜV Abnahmen (3.2)

Industrie – Forged Small Gate Valve vom Fachmann
Forged Steel Gate Valves sind robust, metallisch dichtend und ideal für das vollständige Öffnen oder Schließen von Rohrleitungen. Sie sind in Stahl oder Edelstahl erhältlich, in verschiedenen Bauformen (z. B. Bolted Bonnet) und mit wählbaren Anschlussarten. Stellit-beschichtete Sitzflächen erhöhen die Lebensdauer, TA-LUFT Packungen reduzieren Emissionen, und der Einsatz in Ex-Bereichen ist problemlos möglich.
Die von Häger Industriearmaturen angebotenen Gate Valves sind für zahlreiche Medien wie Öl, Wasser, Gas oder Dampf geeignet und halten Temperaturen von -196 °C bis +600 °C sowie Drücken bis 400 Bar stand.
Die wichtigsten Eigenschaften von Gate Valves
Unsere leistungsstarken Gate Valves gewährleisten einen freien Durchfluss für das zuverlässige Öffnen und Schließen von Rohrleitungen, eignen sich für Wasser, Gas, Öl, Dampf sowie medien mit Feststoffanteilen und sind ideal für den Einsatz unter hohen Drücken und Temperaturen, auch in EX-geschützten Industrieumgebungen – optional mit By-Pass-Umführung erhältlich.
Robuste und metallisch dichtende Gate Valves
Metallisch dichtende Gate Valves wurden bereits im 18. Jahrhundert entwickelt und verfügen über einen Gehäusesitz mit Vertiefung und Dichtring zur zuverlässigen Abdichtung. Für abrasive Medien kann der Sitz zusätzlich aufgeschweißt werden, um Korrosion und Verschleiß zu minimieren. Aufgrund ihrer robusten Bauweise eignen sie sich besonders für industrielle Anwendungen mit hohen Temperaturen bis zu 800 °C – deutlich mehr als weich dichtende Varianten. Nachteilig wirkt sich jedoch aus, dass Verunreinigungen im Sitz das vollständige Schließen erschweren und Leckraten beeinflussen können.
Gate Valves mit steigender Spindel
Die Steigende Spindel ist am Keil befestigt und sorgt dafür, dass der Absperrschieber geschlossen bzw. geöffnet werden kann. Da die Gate Valves mit außenliegendem Spindelgewinde gefertigt werden, kann die Spindel problemlos gefettet werden. Hierdurch wird die Betätigung dieser Industriearmatur auch nach längerer Zeit gewährleistet.
By-Pass Umführung um Differenzdrücke auszugleichen
Für größere Nennweiten können sogenannte By-Pass Umführungen verbaut werden. Durch die Installation von By-Pass Ventilen wird der Druck zwischen den Keilplatten ausgeglichen und eine leichtere Bedienung garantiert. Ebenso kann die Befüllung von Rohrleitungen verzögert werden.Um eine mögliche stagnation zu vermeiden, kann der Absperrschieber geschlossen, und das By-Pass Ventil geöffnet werden. Folglich wird ein kontinuierlicher Durchfluss möglich.

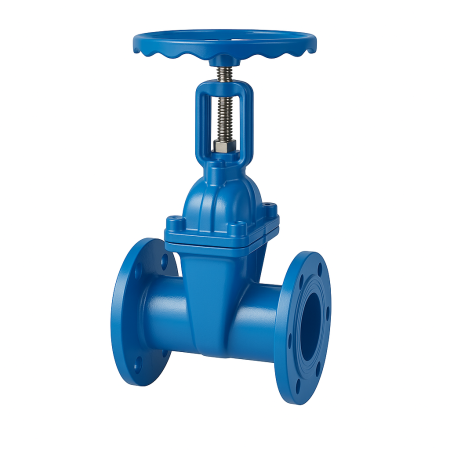

Armaturenaufbau
Ein Gate Valve ist eine Industriearmatur, dessen Abschlusskörper sich geradlinig und im Abschlussbereich senkrecht zur Strömung bewegt. Gate Valves werden vorzugsweise für kleine bis größere Nennweiten, jegliche Drücke und Temperaturen gefertigt. Ein besonderes Merkmal ist der volle Durchgang bei Offenstellung. Hierdurch ergeben sich geringe Druckverluste, welche sich bei höheren Strömungsgeschwindigkeiten positiv auswirken. Ein weiterer Vorteil ist eine Molchbarkeit des Gate Valves. Hinsichtlich des Absperrelements erfolgt eine Differenzierung in Solid Wedge oder Flexible Wedge. Ein weiteres Konstruktionskriterium stellt die Ausführung des Deckels/Gehäuses dar. Hier wird in Welded Bonnet, Bolted Bonnet oder Pressure Seal unterschieden.
Außenliegendes Spindelgewinde (Outside Screw and Yoke)
Die Bewegung der Spindel erfolgt durch eine axiale Hubbewegung. Anders als bei Globe Valves ist das Handrad nicht steigend. Das außenliegende Spindelgewinde macht eine Sichtkontrolle der Spindel möglich. Hierdurch kann die Keilstellung des Gate Valves ausgemacht werden. Zwar sind äußere Verschmutzungen der Spindel möglich, jedoch lässt sich die Spindel dadurch ebenfalls reinigen und einfetten.
Armaturenanschluss
Hinsichtlich der Anschlussarten werden Gate Valves mit Flanschen, Einschweißenden oder Schweißenden geliefert. Flansche stellen hierbei die herkömmliche Art und Weise der Verbindung zwischen Rohrleitung und Armatur dar. Diese Verbindungsart macht einen Tausch der Dichtung ohne eine größere axiale Verschiebung der Rohrleitung möglich.
