Was sind Industriearmaturen?

Industriearmaturen sind wichtige Bestandteile moderner Rohrleitungssysteme und industrieller Anlagen. Sie dienen dazu, den Durchfluss und Druck von Flüssigkeiten, Gasen, Dampf, Schlämmen und anderen Medien zuverlässig zu steuern und zu regulieren. In zahlreichen Branchen sorgen hochwertige Industriearmaturen für einen sicheren, effizienten und störungsfreien Betrieb von Prozessen und Anlagen.

Unabhängig von ihrer Bauart bestehen Industriearmaturen aus mehreren zentralen Komponenten. Dazu gehören das Gehäuse, das Oberteil, die inneren Regelteile (Trim), die Betätigungseinheit sowie die Stopfbuchspackung zur sicheren Abdichtung. Diese Bauteile gewährleisten eine lange Lebensdauer, hohe Belastbarkeit und zuverlässige Funktion im täglichen Einsatz.

Unsere Industriearmaturen im Überblick

Jede Industriearmatur ist in verschiedenen Ausführungen und Modellen erhältlich. Die einzelnen Varianten unterscheiden sich in Funktion, Bauweise und Einsatzbereich. Je nach Anforderung können die Armaturen manuell, pneumatisch, hydraulisch oder über moderne Stellantriebe betrieben werden. Einige Systeme arbeiten zudem autark und besonders wartungsarm.

Mit unserer langjährigen Erfahrung unterstützen wir Sie bei der Auswahl der passenden Industriearmatur für Ihre Anlage. Gerne beraten wir Sie individuell zu technischen Anforderungen, Einsatzgebieten und optimalen Lösungen für Ihre Prozesse.

Industriearmaturen – Aufgaben, Aufbau und wichtige Funktionen

Industriearmaturen sind wichtige Bestandteile von Rohrleitungssystemen in der Industrie. Sie steuern den Durchfluss von Flüssigkeiten, Gasen oder Dampf und sorgen dafür, dass Prozesse sicher und zuverlässig ablaufen. Ob in der Chemieindustrie, Wassertechnik, Energieversorgung oder im Anlagenbau – ohne passende Industriearmaturen ist ein kontrollierter Betrieb nicht möglich.

Welche Aufgaben haben Industriearmaturen?

Industriearmaturen übernehmen verschiedene Funktionen innerhalb einer Rohrleitung. Sie können den Durchfluss stoppen, regeln oder freigeben. Außerdem lässt sich mit ihnen der Druck kontrollieren oder gezielt abbauen.

Je nach Einsatzbereich kommen unterschiedliche Armaturenarten zum Einsatz. Manche Armaturen erfüllen nur eine Aufgabe, andere kombinieren mehrere Funktionen gleichzeitig. Dadurch können industrielle Prozesse effizient und präzise gesteuert werden.

Warum die richtige Auslegung so wichtig ist

Da Industriearmaturen häufig hohen Belastungen ausgesetzt sind und oft kostenintensive Komponenten darstellen, ist die richtige Auslegung besonders wichtig. Nur optimal abgestimmte Armaturen gewährleisten eine sichere, langlebige und zuverlässige Funktion der gesamten Anlage.

Bei der Auswahl spielen verschiedene Faktoren eine Rolle, darunter:

Druck und Temperatur
Art des Mediums
Durchflussmenge
Dichtheitsanforderungen
Einsatzbereich und Sicherheitsvorgaben

Eine falsch ausgewählte Armatur kann zu erhöhtem Verschleiß, Energieverlusten oder sogar zu Ausfällen oder verehrenden unfällen im Betrieb führen.

Komponenten von Industriearmaturen

Gehäusekörper – Das Herzstück jeder Industriearmatur

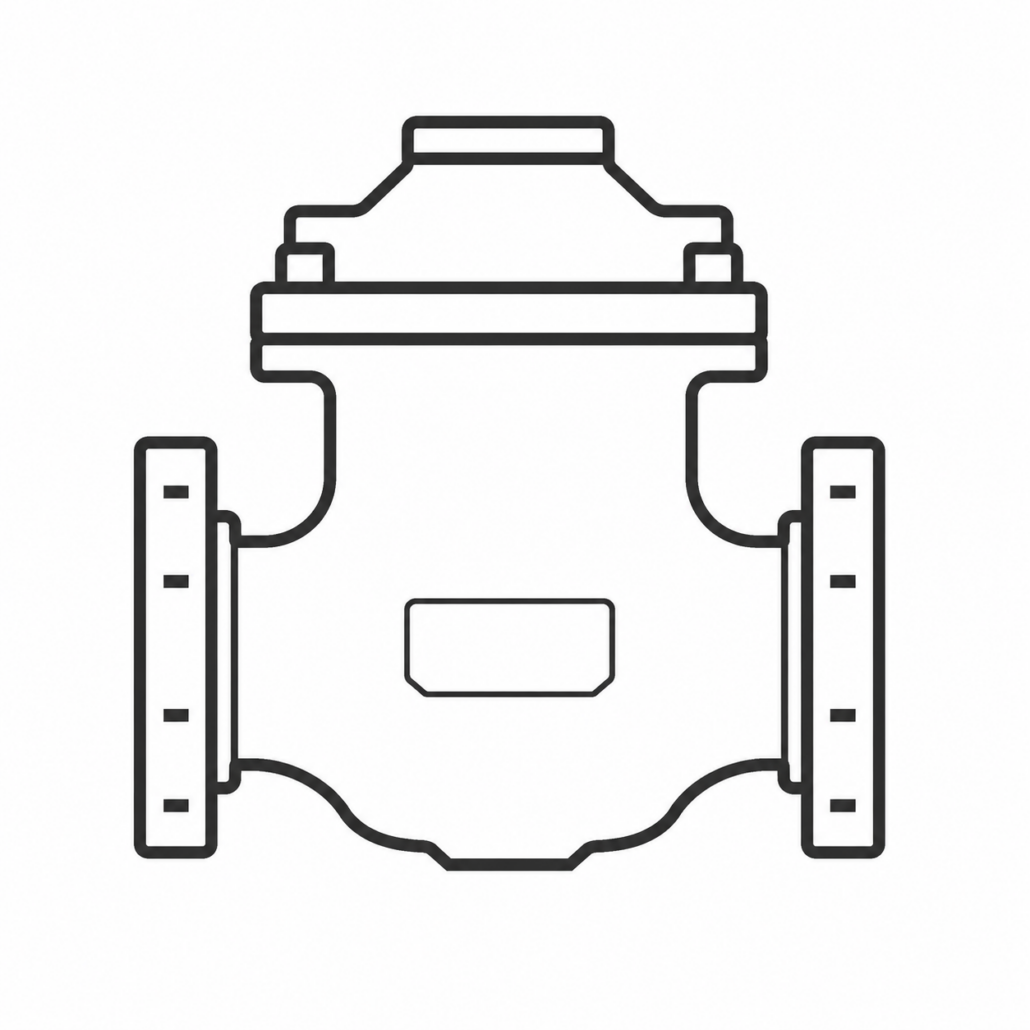

Der Armaturenkörper, auch als Gehäuse bezeichnet, zählt zu den wichtigsten Bestandteilen einer Armatur. Er bildet das zentrale Element einer Ventilanordnung und dient als stabile Basis, die sämtliche Komponenten sicher zusammenhält. Ohne einen hochwertigen Ventilkörper wäre eine zuverlässige Funktion des Ventils nicht möglich.

Als erste Druckgrenze eines Ventils ist der Ventilkörper dafür ausgelegt, hohen Flüssigkeits- und Druckbelastungen standzuhalten. Gleichzeitig verbindet er die Einlass- und Auslassleitungen sicher miteinander. Je nach Einsatzbereich erfolgt die Verbindung über Gewinde, Flanschverbindungen, geschraubte Anschlüsse oder Schweißverbindungen.

Die Endanschlüsse des Ventilkörpers werden speziell an die jeweilige Rohrleitung angepasst. Häufig kommen dabei Stumpf- oder Muffenschweißenden, Gewindeanschlüsse oder Flanschverbindungen zum Einsatz. Dadurch lässt sich die Armatur optimal in unterschiedliche Rohrsysteme integrieren.

Ventilkörper werden in verschiedenen Bauformen hergestellt und entweder gegossen oder geschmiedet. Jede einzelne Komponente erfüllt dabei eine spezifische Aufgabe. Um maximale Sicherheit, Langlebigkeit und Korrosionsbeständigkeit zu gewährleisten, werden die Materialien exakt auf den jeweiligen Einsatzbereich abgestimmt.

Dank ihrer robusten Konstruktion eignen sich Ventilkörper für zahlreiche Anwendungen in der Industrie, der Wassertechnik, der Chemiebranche sowie in Heizungs- und Rohrleitungssystemen. Ein hochwertiger Ventilkörper sorgt nicht nur für einen sicheren Betrieb, sondern trägt auch maßgeblich zur Effizienz und Lebensdauer der gesamten Armatur bei.

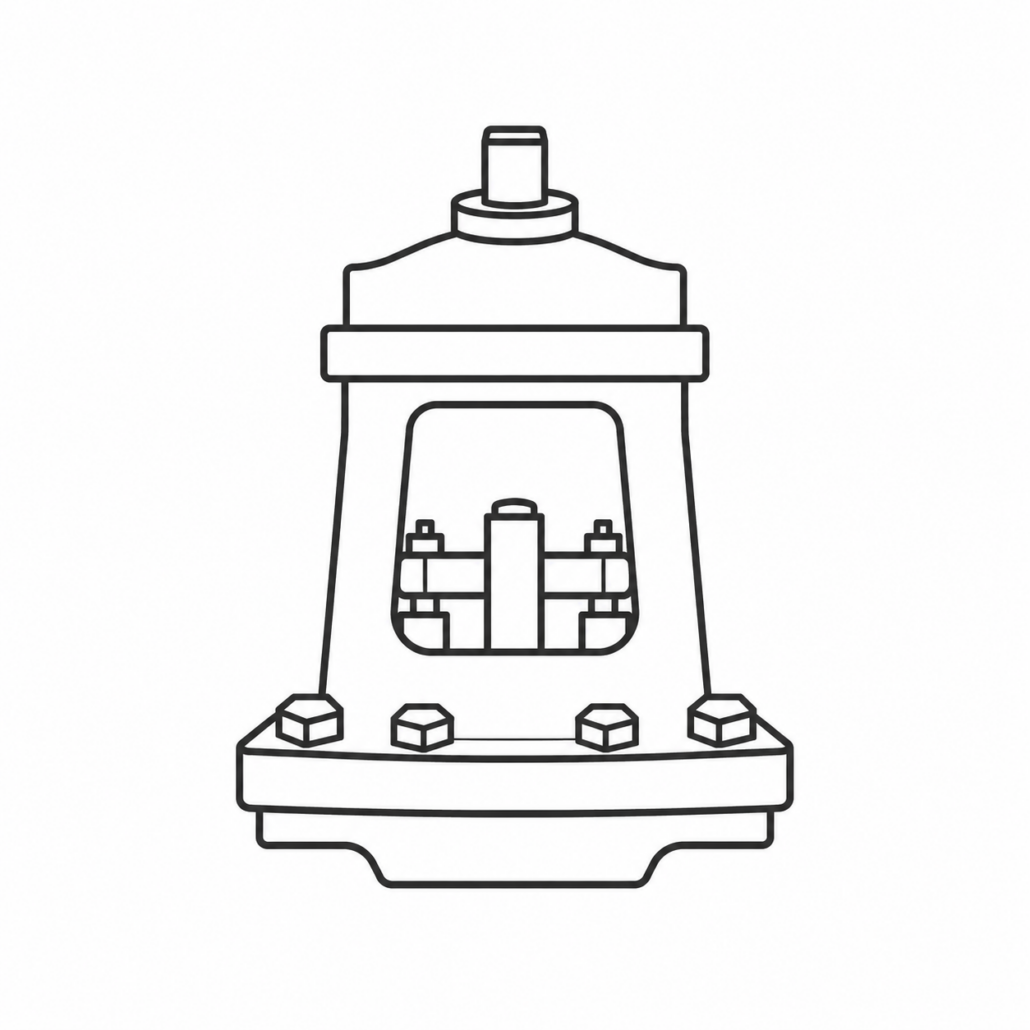

Oberteil von Armaturen – Schutz und sichere Druckabdichtung

Das Oberteil einer Armatur dient als Abdeckung der Gehäuseöffnung und zählt zu den wichtigsten Bestandteilen einer Absperrarmatur. Direkt nach dem Armaturengehäuse übernimmt das Oberteil eine zentrale Funktion innerhalb der gesamten Ventilkonstruktion. Es schützt die innenliegenden Komponenten und sorgt gleichzeitig für eine sichere Druckabdichtung.

Wie das Gehäuse ist auch das Oberteil in unterschiedlichen Bauformen und Ausführungen erhältlich. Je nach Einsatzgebiet wird es gegossen oder geschmiedet gefertigt und besteht in der Regel aus dem gleichen Material wie das Gehäuse. Dadurch wird eine hohe Stabilität sowie eine optimale Beständigkeit gegenüber Druck, Temperatur und Medien gewährleistet.

Das Oberteil wird mithilfe von Gewinde-, Bolzen- oder Schweißverbindungen fest mit dem Ventilkörper verbunden. Vor der Montage werden die inneren Bauteile wie Spindel, Kegel oder Keil in das Gehäuse eingesetzt. Anschließend verschließt das Oberteil mittels Dichtung die Armatur und hält sämtliche Komponenten sicher an ihrem Platz.

Besonders wichtig ist dabei die Verbindung zwischen Oberteil und Gehäuse, da diese als Druckgrenze des Ventils gilt. Sowohl die Schweißnähte als auch die eingesetzten Bolzen gehören zu den drucktragenden Bauteilen und müssen höchsten Sicherheitsanforderungen entsprechen. Eine präzise Verarbeitung und hochwertige Materialien sind daher entscheidend für die Betriebssicherheit und Langlebigkeit der Armatur.

Ventilinnenteile – Wichtige Innenteile für präzise Steuerung und sicheren Betrieb

Die Ventiltrimmung umfasst alle abnehmbaren und austauschbaren Innenteile eines Ventils, Absperrschiebers, Kugelhahn oder dergleichen, die direkt mit dem Strömungsmedium in Kontakt kommen. Diese Komponenten spielen eine entscheidende Rolle für die Steuerung des Durchflusses sowie für die zuverlässige Funktion der gesamten Industriearmatur.

Zu den wichtigsten Bestandteilen der Ventiltrimmung gehören Ventilsitze, Kegel, Keile, Verschraubungen, Abstandshalter, Führungen, Buchsen und interne Federn. Nicht zur Ventiltrimmung zählen hingegen Bauteile wie Ventilkörper, Oberteil oder Dichtungen, auch wenn diese ebenfalls mit dem Medium in Berührung kommen.

Die Funktion der Ventilinnenteile wird maßgeblich durch die Schnittstelle zwischen Sitz und Kegel oder Kugel beziehungsweise Keil bestimmt. Sie regeln die Bewegungsabläufe und ermöglichen eine präzise Kontrolle des Mediumflusses. Bei Armaturen mit Rotationsbewegung gleitet der Kegel oder Keil dicht am Sitz vorbei, wodurch die Größe der Strömungsöffnung verändert wird. Bei Linearbewegungsventilen hebt sich die Scheibe senkrecht vom Sitz ab und erzeugt eine ringförmige Öffnung für den Durchfluss.

Da unterschiedliche Komponenten verschiedenen Belastungen ausgesetzt sind, werden Ventiltrimmungsteile häufig aus speziell abgestimmten Materialien gefertigt. Buchsen und Stopfbuchsen müssen beispielsweise anderen Anforderungen standhalten als Ventilscheiben oder Sitze. Bei der Materialauswahl spielen zahlreiche Faktoren eine wichtige Rolle, darunter chemische Zusammensetzung des Mediums, Druck, Temperatur, Fließgeschwindigkeit, Viskosität und weitere Betriebsbedingungen.

Je nach Einsatzgebiet können die Materialien der Ventiltrimmung identisch mit denen des Ventilkörpers oder Oberteils sein – oder bewusst davon abweichen, um optimale Leistung und maximale Lebensdauer zu gewährleisten. Hochwertige Ventilinnenteile tragen entscheidend zur Effizienz, Dichtheit und Betriebssicherheit moderner Industriearmaturen bei.

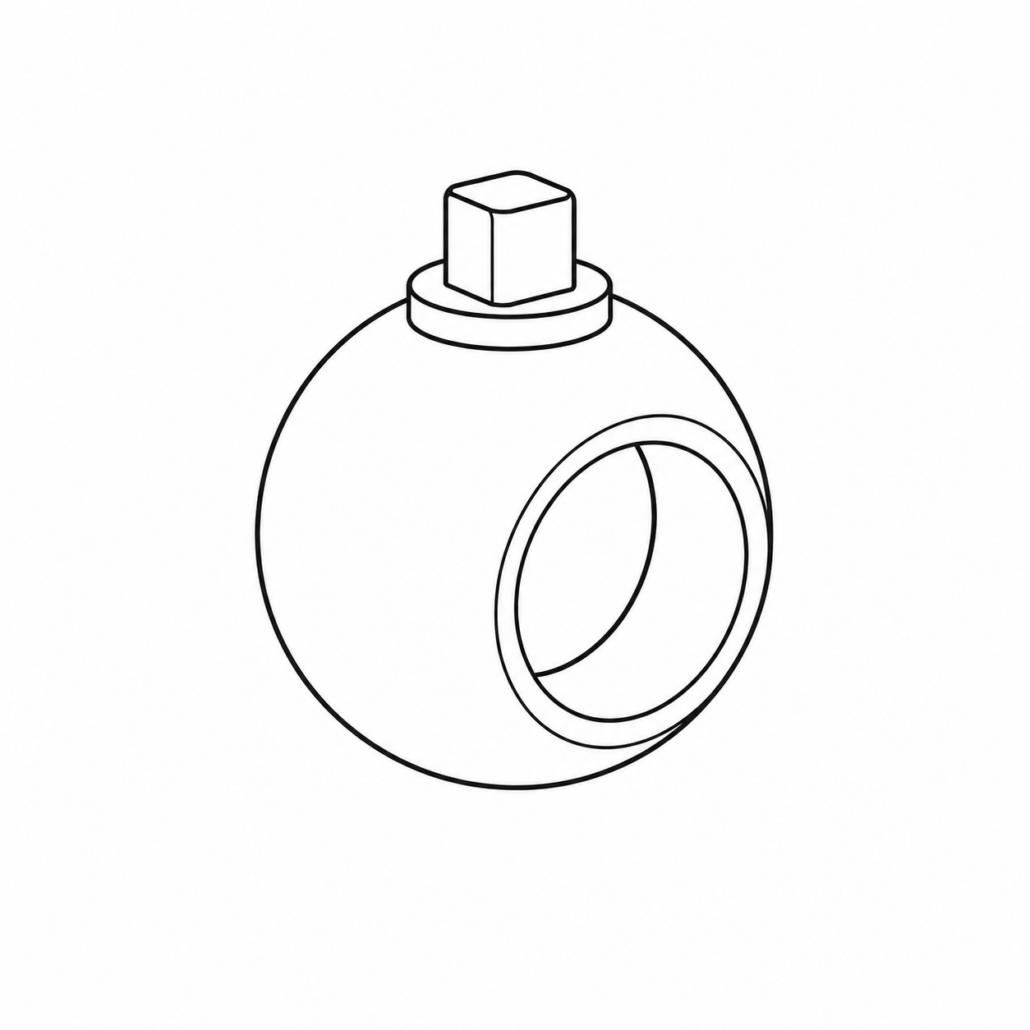

Kugel, Kegel, Keil und Scheibe – Zentrale Komponenten für die Durchflussregelung

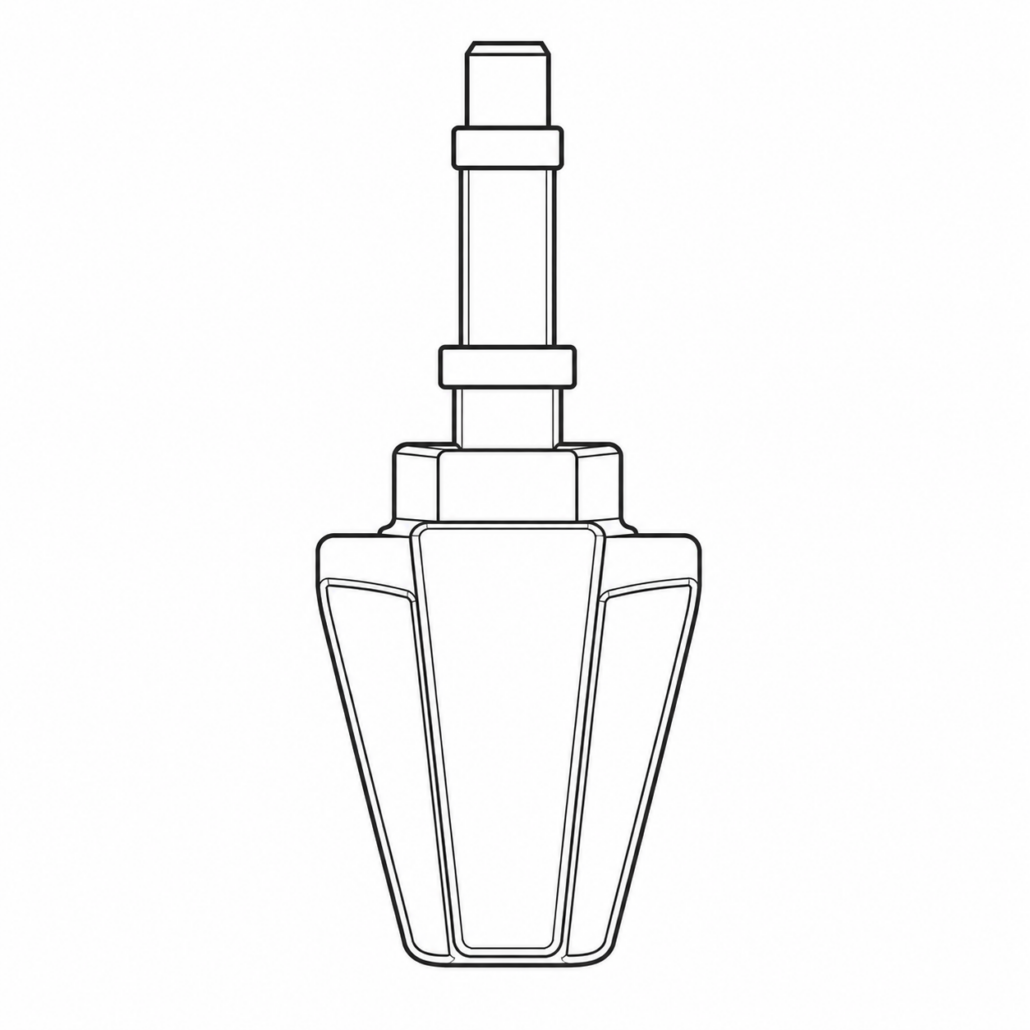

Kegel, Kugel, Keil und Scheibe – auch als Disk bezeichnet – gehören zu den wichtigsten Funktionsteilen einer Armatur. Sie übernehmen die Aufgabe, den Durchfluss eines Mediums zu steuern, zu drosseln oder vollständig abzusperren. Die Position dieser Komponenten bestimmt dabei maßgeblich die Durchflussmenge innerhalb des Ventils.

Im geschlossenen Zustand fungiert die Scheibe als Absperrorgan und verhindert zuverlässig den Durchtritt des Mediums. Dabei wirkt der gesamte Systemdruck direkt auf die Scheibe ein. Aus diesem Grund zählt sie zu den wichtigsten drucktragenden Bauteilen eines Ventils und bildet die dritte primäre Druckgrenze innerhalb der Armatur.

Um den hohen mechanischen und thermischen Belastungen standzuhalten, werden Scheiben, Kegel und Keile meist gegossen oder geschmiedet gefertigt. Für besonders anspruchsvolle Anwendungen erhalten viele Ausführungen zusätzlich eine Hartauftragsschicht (Panzerung), beispielsweise aus Stellit. Diese sorgt für hervorragende Verschleißfestigkeit, erhöhte Korrosionsbeständigkeit und eine deutlich längere Lebensdauer.

Je nach Ventiltyp und Einsatzbereich kommen unterschiedliche Bauformen und Materialien zum Einsatz. Besonders in der Industrie, Energieversorgung, Chemietechnik sowie in Rohrleitungs- und Prozessanlagen sind hochwertige Kegel, Keile und Scheiben entscheidend für eine sichere und präzise Regelung von Druck und Durchfluss.

Durch ihre robuste Konstruktion und hohe Belastbarkeit tragen diese Ventilkomponenten wesentlich zur Betriebssicherheit, Effizienz und Langlebigkeit moderner Industriearmaturen bei.

Armaturensitz – Präzise Abdichtung für sichere Ventiltechnik

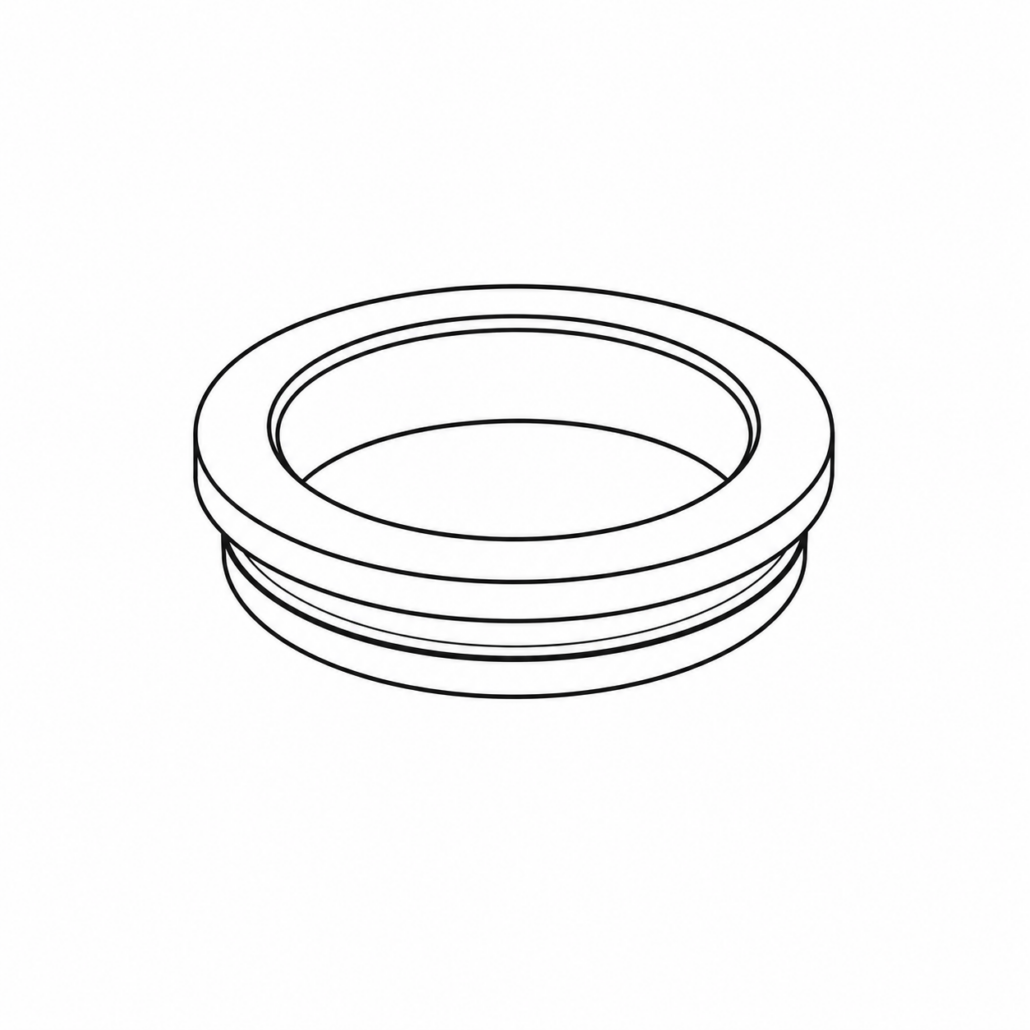

Der Armaturensitz, auch Sitz- oder Dichtungsring genannt, bildet die Dichtfläche zwischen Ventilsitz und Scheibe, Keil oder Kugel. Er sorgt dafür, dass ein Ventil zuverlässig abdichtet und der Durchfluss eines Mediums sicher geregelt oder vollständig gestoppt werden kann. Damit zählt der Armaturensitz zu den wichtigsten Funktionselementen moderner Industriearmaturen.

Je nach Ventiltyp können ein oder mehrere Sitze verbaut sein. Bei einer Rückschlagklappe ist in der Regel ein einzelner Sitz vorhanden, der gemeinsam mit der Scheibe eine dichte Absperrung bildet und den Rückfluss des Mediums verhindert. Absperrventile hingegen verfügen meist über zwei Sitze – einen auf der stromaufwärts gelegenen Seite und einen auf der stromabwärts gelegenen Seite. Die Ventilscheibe besitzt dabei zwei Dichtflächen, die mit den Sitzen in Kontakt kommen und so eine zuverlässige Abdichtung ermöglichen.

Für eine hohe Verschleißfestigkeit und lange Lebensdauer werden Dichtungsringe häufig durch Auftragsschweißen zusätzlich gehärtet. Diese spezielle Oberflächenbearbeitung verbessert die Widerstandsfähigkeit gegenüber Druck, Temperatur und abrasiven Medien deutlich. Gleichzeitig ist eine besonders feine Oberflächenbeschaffenheit der Sitzflächen entscheidend, um auch bei hohen Belastungen eine sichere und dauerhafte Abdichtung zu gewährleisten.

Obwohl Dichtungsringe direkt mit dem Medium in Kontakt stehen, zählen sie in der Regel nicht zu den drucktragenden Bauteilen eines Ventils. Die notwendige Druckfestigkeit wird hauptsächlich durch den Ventilkörper gewährleistet, dessen Wandstärke für den jeweiligen Auslegungsdruck ausgelegt ist.

Hochwertige Armaturensitze tragen wesentlich zur Betriebssicherheit, Dichtheit und Effizienz von Rohrleitungs- und Prozessanlagen bei. Sie kommen in zahlreichen Bereichen wie Chemieindustrie, Energieversorgung, Wassertechnik und industrieller Verfahrenstechnik zum Einsatz.

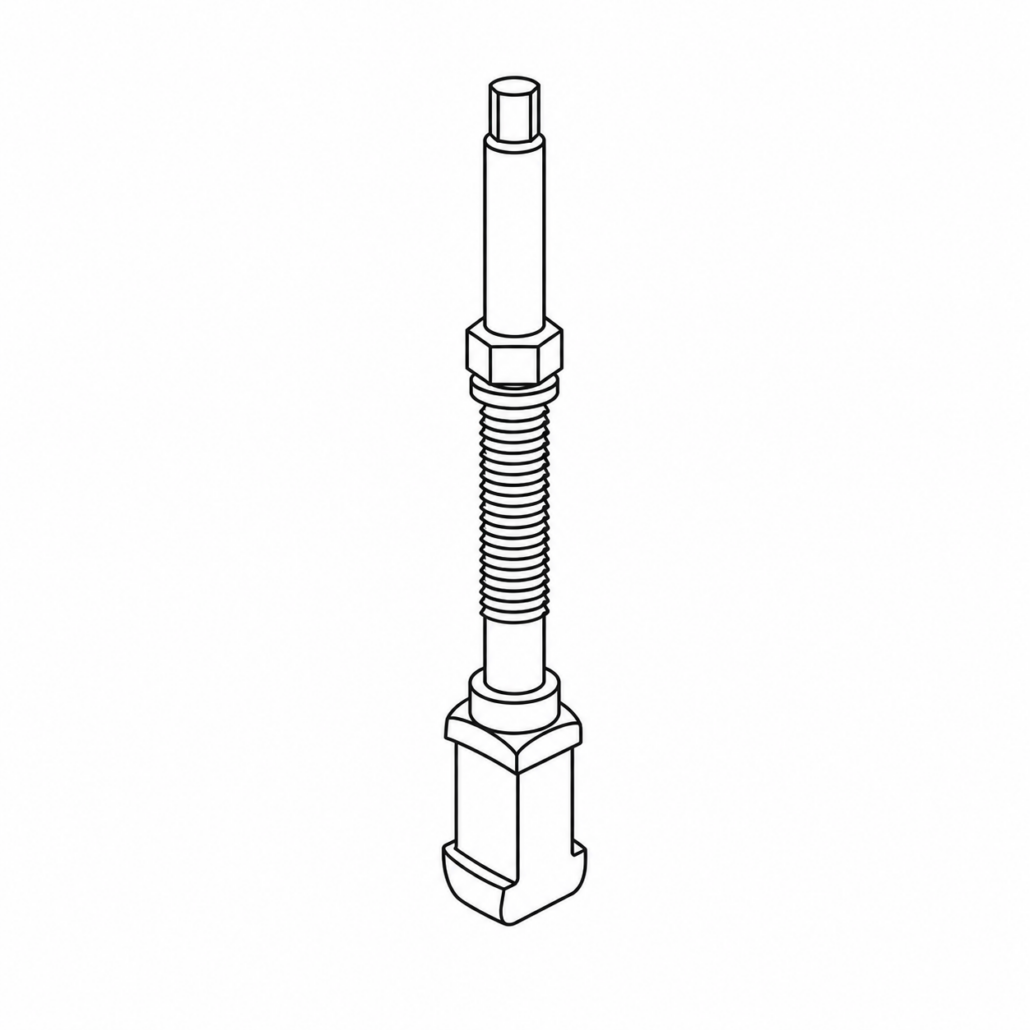

Ventilspindel – Präzise Steuerung für zuverlässige Armaturen

Die Ventilspindel ist ein zentrales Bauteil jeder Armatur und verantwortlich für die Bewegung des Absperrelements innerhalb des Ventils. Sie sorgt dafür, dass Scheibe, Kegel, Keil oder Kugel exakt positioniert werden können, um den Durchfluss eines Mediums zuverlässig zu öffnen, zu regeln oder vollständig zu schließen.

Die Spindel verbindet das Ventilhandrad oder den Betätigungshebel mit dem jeweiligen Absperrelement. Durch die Betätigung wird die notwendige Bewegung übertragen, damit das Ventil präzise arbeitet. Je nach Ventilart unterscheidet sich dabei die Bewegungsform der Spindel.

Bei Absperrschiebern und Absperrventilen erfolgt eine lineare Bewegung, bei der die Scheibe oder der Keil angehoben beziehungsweise abgesenkt wird, um den Durchfluss zu steuern. Bei Kugelhähnen, Kükenhähnen oder Absperrklappen hingegen wird eine Drehbewegung genutzt, um das Ventil zu öffnen oder zu schließen.

Ventilspindeln werden meist geschmiedet gefertigt, um eine hohe Stabilität und Belastbarkeit zu gewährleisten. Die Verbindung mit dem Absperrelement erfolgt häufig über Gewinde oder spezielle Verbindungstechniken. Da die Spindel ständig mechanischen Belastungen sowie Druck- und Temperatureinflüssen ausgesetzt ist, spielt die Materialqualität eine entscheidende Rolle für die Lebensdauer und Betriebssicherheit der Armatur.

Besonders wichtig ist eine fein bearbeitete Oberfläche im Bereich der Dichtung. Sie sorgt dafür, dass keine Medien austreten und das Ventil dauerhaft zuverlässig abdichtet. Hochwertige Ventilspindeln tragen somit wesentlich zur sicheren Funktion, präzisen Steuerung und langen Lebensdauer moderner Industriearmaturen bei.

Ventilspindeln kommen in zahlreichen Anwendungen der Industrie, Energieversorgung, Wassertechnik und Verfahrenstechnik zum Einsatz und sind ein unverzichtbarer Bestandteil leistungsfähiger Rohrleitungssysteme.

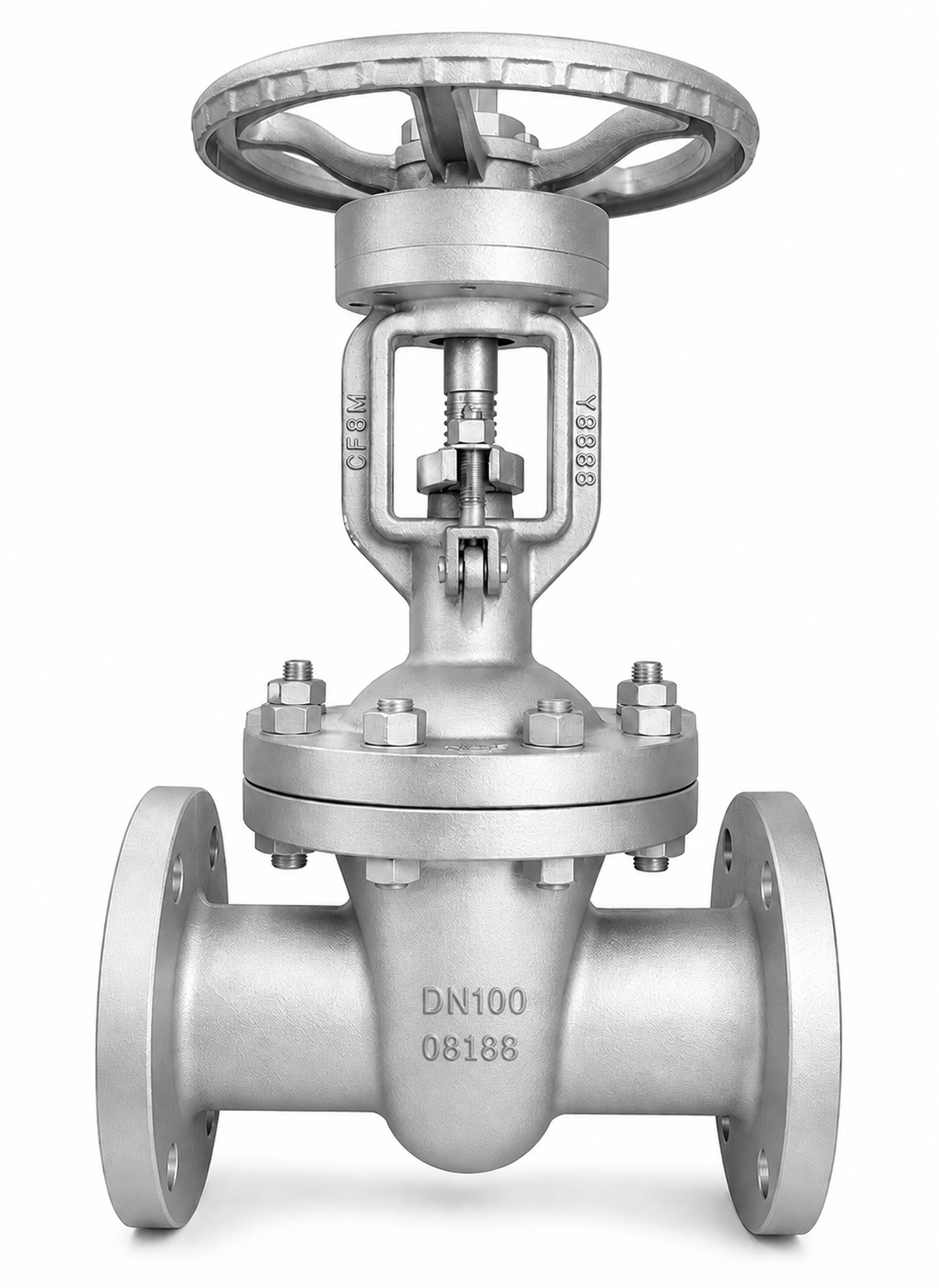

Außenliegendes Spindelgewinde – Bewährte Technik für Industriearmaturen

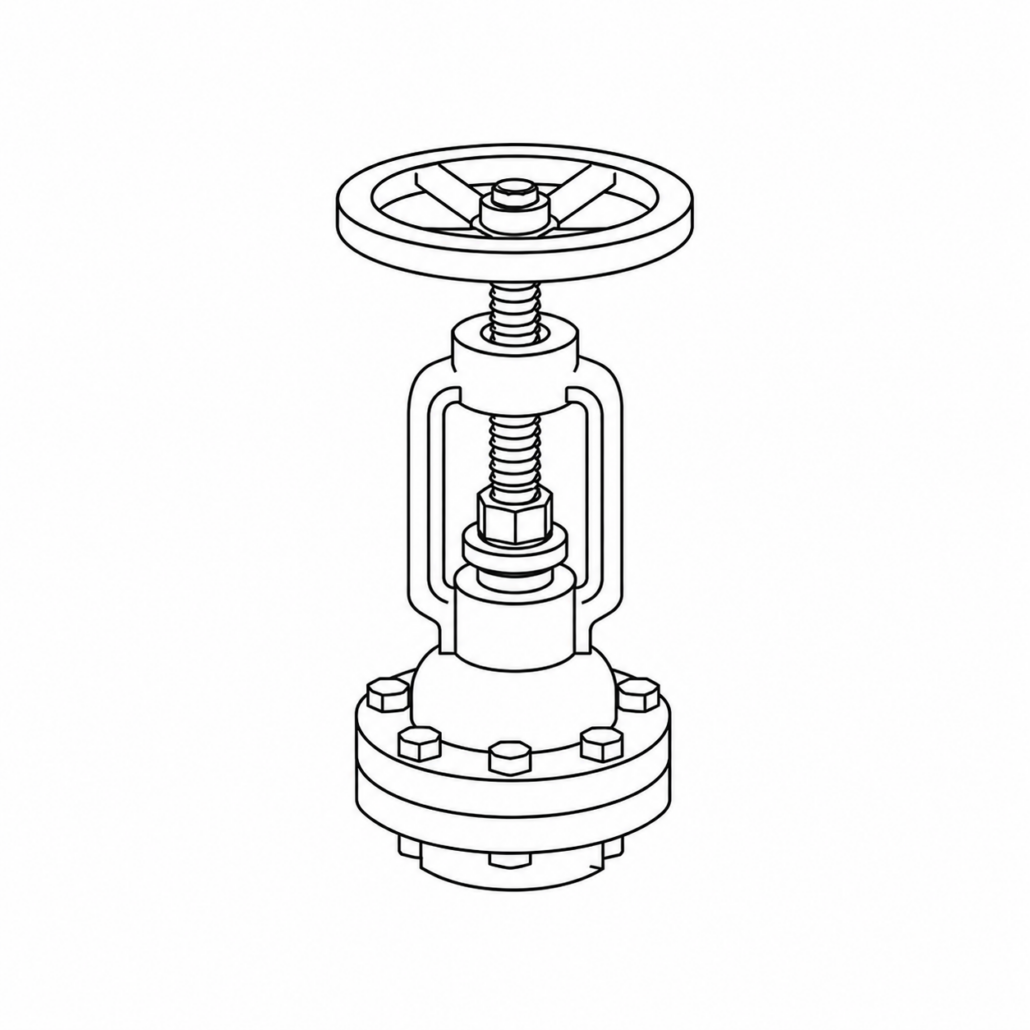

Bei Armaturen mit außenliegendem Spindelgewinde befindet sich das Gewinde auf der Außenseite der Ventilspindel, während der innerhalb des Ventils liegende Bereich glatt ausgeführt ist. Dieses Konstruktionsprinzip sorgt für eine zuverlässige Funktion und erhöht die Lebensdauer der Armatur, insbesondere in anspruchsvollen industriellen Anwendungen.

Die Gewinde der Spindel sind durch die Stopfbuchspackung vom Strömungsmedium getrennt. Dadurch kommen sie nicht direkt mit dem Medium in Kontakt, was Verschleiß, Korrosion und Ablagerungen deutlich reduziert. Gleichzeitig wird eine sichere Abdichtung gewährleistet und das Risiko von Leckagen minimiert.

Für dieses Design stehen grundsätzlich zwei unterschiedliche Ausführungen zur Verfügung. Bei der ersten Variante ist das Handrad fest mit der Spindel verbunden, sodass sich beide Bauteile gemeinsam auf- und abbewegen. Die zweite Variante arbeitet mit einer Gewindehülse, wodurch die Spindel durch das Handrad nach oben oder unten bewegt wird.

Diese Konstruktion wird auch als außenliegendes Spindelgewinde bezeichnet und zählt zu den am häufigsten eingesetzten Bauarten bei metallisch dichtenden Industriearmaturen. Besonders in Bereichen mit hohen Temperaturen, Drücken oder aggressiven Medien bietet dieses Design entscheidende Vorteile in Bezug auf Wartung, Betriebssicherheit und Langlebigkeit.

Armaturen mit außenliegendem Spindelgewinde kommen unter anderem in der Chemieindustrie, Energieversorgung, Wassertechnik sowie in Prozess- und Rohrleitungsanlagen zum Einsatz. Dank ihrer robusten Bauweise ermöglichen sie eine präzise Steuerung des Mediumflusses und gewährleisten einen sicheren und zuverlässigen Anlagenbetrieb.

Innenliegendes Spindelgewinde – Kompakte Lösung für Industriearmaturen

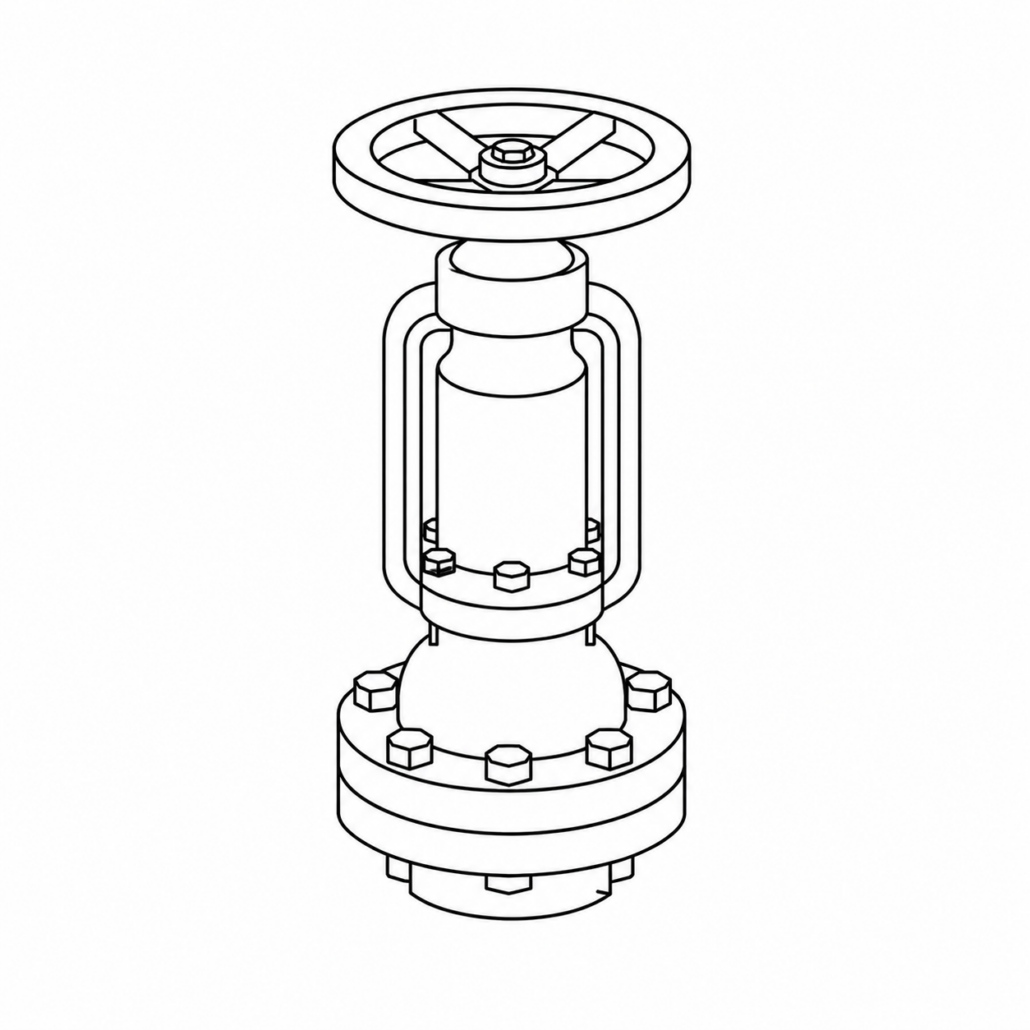

Bei Armaturen mit innenliegendem Spindelgewinde befindet sich der Gewindeteil der Ventilspindel im Inneren des Ventils. Im Gegensatz zu außenliegenden Spindelkonstruktionen steigt die Spindel beim Öffnen oder Schließen nicht nach außen auf. Dadurch eignet sich dieses Design besonders für Anwendungen mit begrenztem Platzangebot.

Bei einem Absperrventil bewegt sich der Kegel ähnlich wie eine Mutter entlang der Spindel, sobald diese gedreht wird. Durch diese Bewegung wird das Ventil geöffnet oder geschlossen und der Durchfluss des Mediums präzise gesteuert.

Da sich die Spindelgewinde direkt im Strömungsmedium befinden, sind sie dauerhaft Druck, Temperatur und den Eigenschaften des Mediums ausgesetzt. Aus diesem Grund wird diese Bauart vor allem in Anwendungen eingesetzt, bei denen keine starke Erosion, Korrosion oder Abrasion auf das Spindelmaterial wirkt.

Ein großer Vorteil des innenliegenden Spindelgewindes liegt in der kompakten Bauweise. Da keine lineare Aufwärtsbewegung außerhalb des Ventils erforderlich ist, kann die Armatur auch in engen Einbausituationen problemlos verwendet werden. Dadurch kommen diese Ventile häufig in Industrieanlagen, Rohrleitungssystemen und technischen Anwendungen mit begrenztem Bauraum zum Einsatz.

Für eine lange Lebensdauer und zuverlässige Funktion werden hochwertige Materialien und präzise gefertigte Gewinde verwendet. So gewährleisten Armaturen mit innenliegendem Spindelgewinde eine sichere Bedienung, zuverlässige Abdichtung und effiziente Durchflussregelung in unterschiedlichsten industriellen Anwendungen.

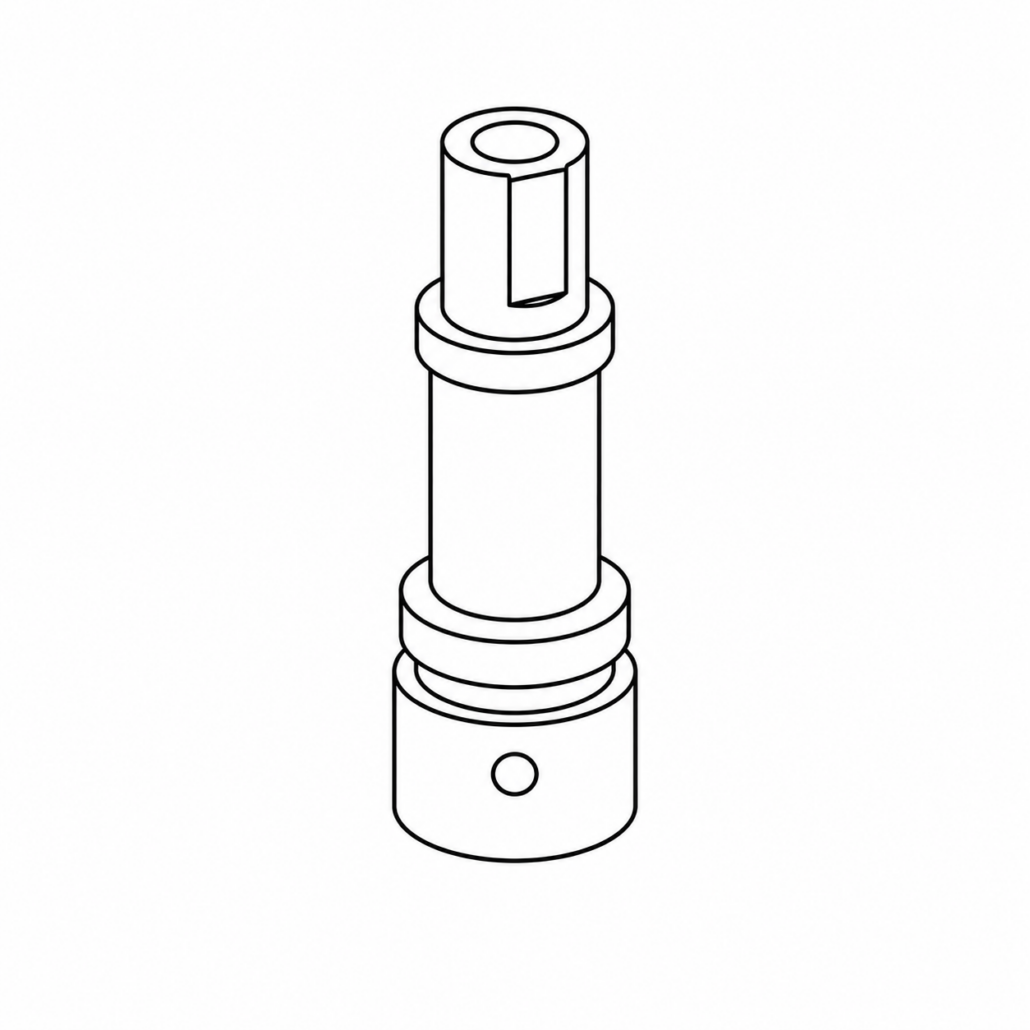

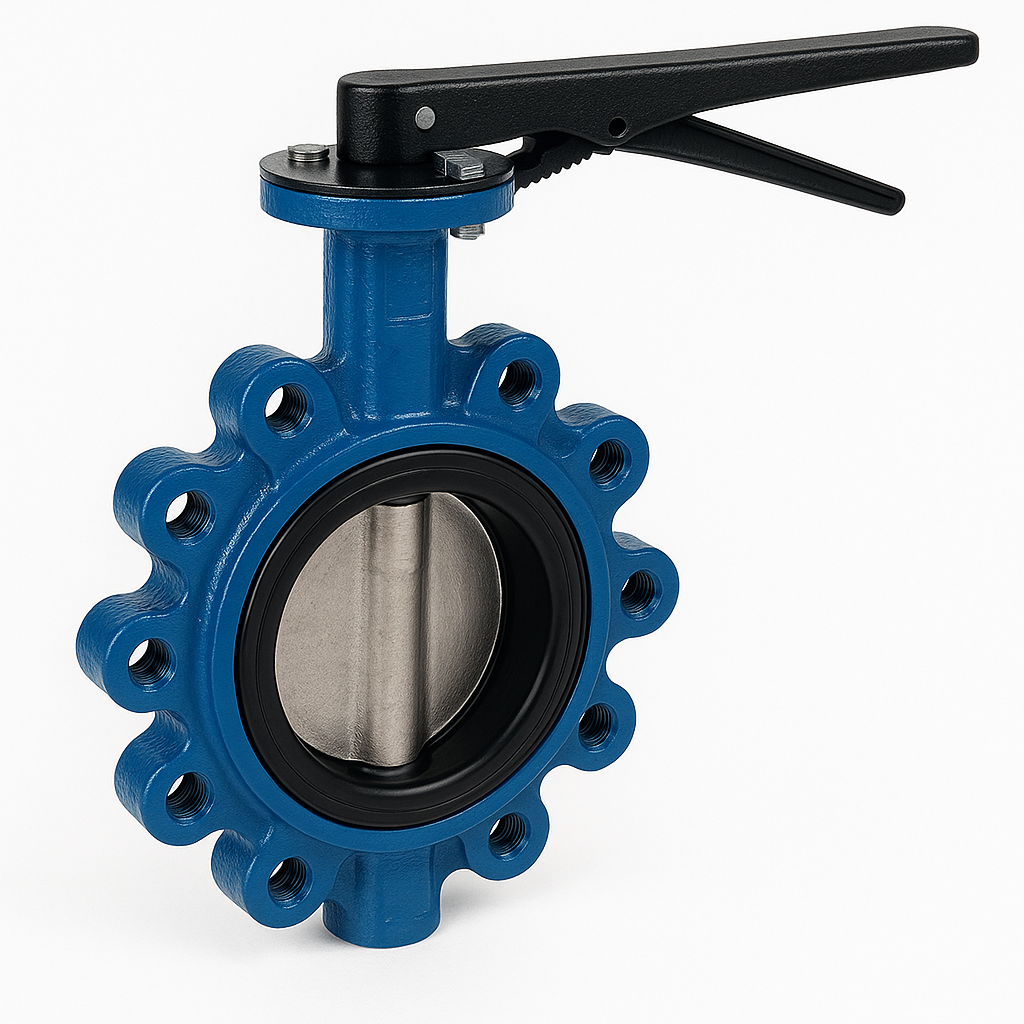

Drehbare Spindel und Welle – Schnelle Steuerung für Kugelhähne oder Absperrklappen

Die drehbare Spindel beziehungsweise Welle ist ein zentrales Bauteil vieler moderner Industriearmaturen. Sie wird häufig in Kugelhähnen, Absperrklappen und Kükenhähnen eingesetzt und ermöglicht eine schnelle sowie zuverlässige Steuerung des Mediumflusses.

Bei diesem Armaturentyp erfolgt das Öffnen und Schließen des Ventils durch eine Vierteldrehung der Welle. Bereits eine Drehbewegung von 90 Grad reicht aus, um das Absperrelement vollständig zu öffnen oder zu schließen. Dadurch lassen sich Durchflussmengen besonders effizient und präzise regulieren.

Die kompakte Bauweise und einfache Bedienung machen drehbare Wellen zu einer beliebten Lösung in zahlreichen industriellen Anwendungen. Besonders in Rohrleitungssystemen und Prozessanlagen bieten diese Armaturen hohe Betriebssicherheit und schnelle Schaltzeiten.

Da die Welle während des Betriebs mechanischen Belastungen sowie Druck- und Temperatureinflüssen ausgesetzt ist, werden hochwertige Materialien und präzise Fertigungsverfahren eingesetzt. Dies sorgt für eine lange Lebensdauer, geringe Wartungsanforderungen und eine zuverlässige Funktion auch unter anspruchsvollen Bedingungen.

Armaturen mit drehbarer Welle überzeugen zudem durch ihre platzsparende Konstruktion und ihre einfache Automatisierung. Sie eignen sich ideal für manuelle, pneumatische oder elektrische Antriebe und sind daher eine wichtige Komponente moderner Industrie- und Prozessanlagen.

Stopfbuchspackung und Rücksitzdichtung – Sichere Abdichtung für Industriearmaturen

Für eine zuverlässige Abdichtung zwischen Spindel und Oberteil wird bei Industriearmaturen eine spezielle Dichtung eingesetzt – die sogenannte Packung oder Stopfbuchspackung. Sie verhindert das Austreten von Medien und sorgt dafür, dass das Ventil auch unter hohen Druck- und Temperaturbedingungen sicher funktioniert, und keine Leckagen auftreten.

Die Abdichtung besteht aus mehreren aufeinander abgestimmten Komponenten, den sogenannten Ringen, die gemeinsam eine dauerhafte und zuverlässige Dichtwirkung gewährleisten.

Komponenten der Stopfbuchspackung

Stopfbuchsring
Der Stopfbuchsring ist eine Hülse, die die Packung zusammenpresst und in die Stopfbuchse drückt. Dadurch wird eine sichere Abdichtung rund um die Spindel erreicht.

Stopfbuchsbrille
Die Stopfbuchsbrille dient als Halteelement und sorgt dafür, dass die Packung gleichmäßig in die Stopfbuchse komprimiert wird. Dies verbessert die Dichtwirkung und erhöht die Betriebssicherheit.

Stopfbuchse
Die Stopfbuchse ist die Kammer innerhalb der Armatur, in der sich die Packung befindet. Hier wird das Dichtungsmaterial unter Druck gesetzt, um eine zuverlässige Abdichtung zwischen Spindel und Gehäuse zu erzeugen.

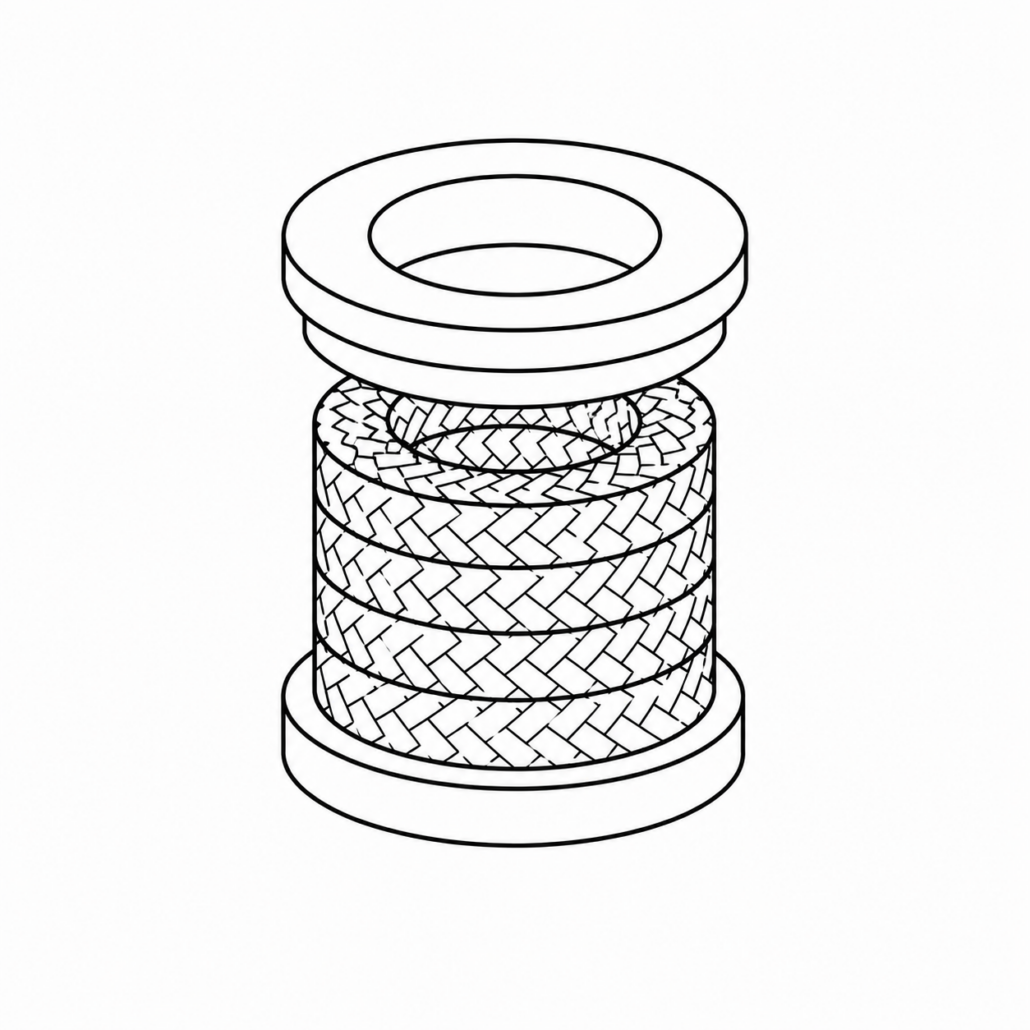

Stopfbuchspackung
Die eigentliche Packung ist in verschiedenen Materialien erhältlich, darunter PTFE, Teflon®, Elastomere, Grafit oder spezielle Fasermaterialien. Die Wahl des passenden Werkstoffs hängt von Faktoren wie Temperatur, Druck und Medium ab.

Rücksitzdichtung für zusätzliche Sicherheit

Eine zusätzliche Sicherheitsfunktion bietet die sogenannte Rücksitzdichtung (Back Seat). Dabei handelt es sich um eine spezielle Sitzanordnung im Oberteil der Armatur. Sie sorgt dafür, dass bei vollständig geöffnetem Ventil eine Abdichtung zwischen Spindel und Oberteil entsteht.

Dadurch wird verhindert, dass sich Systemdruck gegen die Ventilpackung aufbaut. Dies reduziert den Verschleiß der Dichtung und erhöht die Lebensdauer der Armatur erheblich.

Rücksitzdichtungen kommen besonders häufig bei Absperrventilen und Absperrschiebern zum Einsatz, da hier hohe Anforderungen an Dichtheit und Betriebssicherheit gestellt werden.

Hochwertige Dichtungstechnik für maximale Betriebssicherheit

Moderne Stopfbuchspackungen und Rücksitzdichtungen tragen entscheidend zur sicheren Funktion von Industriearmaturen bei. Sie gewährleisten eine zuverlässige Abdichtung, minimieren Leckagen und sorgen für einen langlebigen und wartungsarmen Betrieb in Rohrleitungs- und Prozessanlagen.

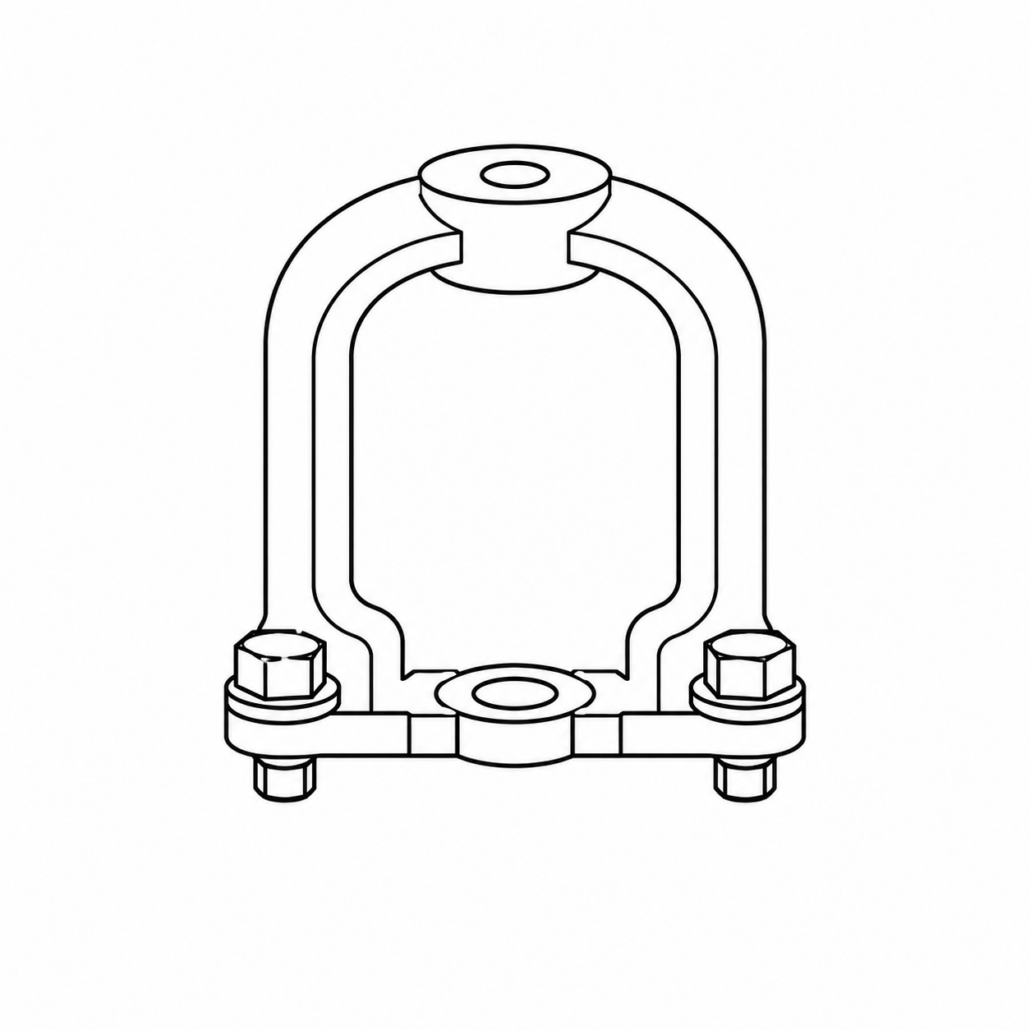

Ventilbügel Absperrventil – Stabile Verbindung zwischen Armatur und Antrieb

Der Ventilbügel ist ein wichtiger Bestandteil eines Absperrventils und verbindet den Ventilkörper beziehungsweise das Oberteil mit dem Betätigungsmechanismus. Er sorgt für eine stabile Konstruktion und gewährleistet die sichere Übertragung von Kräften und Bewegungen innerhalb der Armatur.

Im oberen Bereich des Bügels befinden sich Bauteile wie Jochmutter, Schaftmutter oder Jochbuchse, durch die die Ventilspindel geführt wird. Dadurch kann die Bewegung des Antriebs präzise auf das Absperrelement (Disk oder Regulierkegel) übertragen werden, um das Ventil zuverlässig zu öffnen oder zu schließen.

Ein Ventilbügel verfügt in der Regel über spezielle Öffnungen, die einen einfachen Zugang zu wichtigen Komponenten wie Stopfbuchse, Spindel oder Dichtung ermöglichen. Dies erleichtert Wartungsarbeiten, Inspektionen und den Austausch von Verschleißteilen erheblich und trägt zu einer hohen Servicefreundlichkeit der Armatur bei.

Da während des Betriebs hohe Kräfte und Drehmomente auf die Armatur wirken können, muss der Bügel besonders robust ausgelegt sein. Er wird deshalb aus widerstandsfähigen Materialien gefertigt und so konstruiert, dass er den Belastungen durch manuelle, pneumatische oder elektrische Antriebe dauerhaft standhält.

Ventilbügel kommen in zahlreichen Anwendungen der Industrie-, Prozess- und Rohrleitungstechnik zum Einsatz. Sie tragen wesentlich zur Stabilität, Betriebssicherheit und Langlebigkeit von Armaturen bei und sind ein unverzichtbares Element in modernen Ventilsystemen.

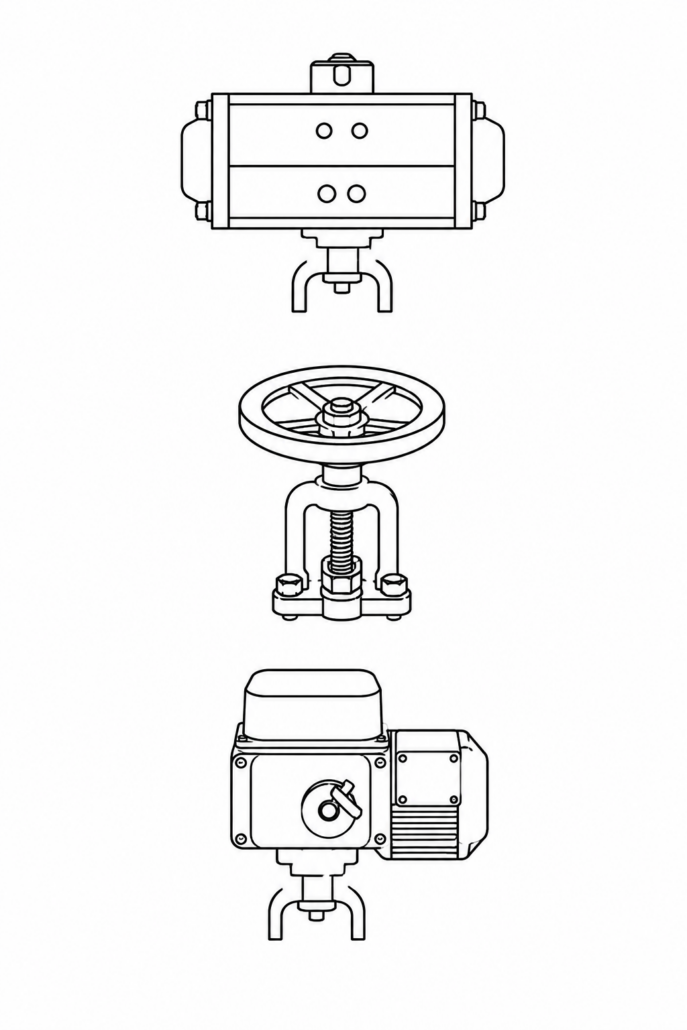

Antriebsmöglichkeiten von Industriearmaturen – Effiziente Steuerung für jede Anwendung

Industriearmaturen können auf unterschiedliche Weise betätigt werden – abhängig von Einsatzbereich, Automatisierungsgrad und Anforderungen der Anlage. Zu den wichtigsten Antriebsmöglichkeiten zählen die manuelle Betätigung per Handrad oder Handhebel, pneumatische Antriebe sowie elektrische Stellantriebe. Jede Variante bietet spezifische Vorteile für die zuverlässige Steuerung von Durchfluss, Druck und Medienströmen.

Manuelle Betätigung mit Handrad oder Handhebel

Die manuelle Betätigung gehört zu den klassischen und am häufigsten eingesetzten Antriebsarten bei Industriearmaturen. Hier erfolgt das Öffnen und Schließen der Armatur über ein Handrad oder einen Handhebel direkt durch den Bediener.

Handräder werden vor allem bei Absperrventilen und Absperrschiebern eingesetzt, bei denen eine präzise lineare Bewegung erforderlich ist. Handhebel kommen häufig bei Kugelhähnen oder Absperrklappen zum Einsatz und ermöglichen eine schnelle Vierteldrehung (90° Drehung) zum Öffnen oder Schließen der Armatur.

Manuell betätigte Armaturen überzeugen durch ihre einfache Bedienung, hohe Zuverlässigkeit und geringe Wartungsanforderungen. Sie eignen sich besonders für Anlagenbereiche, in denen keine automatische Steuerung notwendig ist oder seltene Schaltvorgänge stattfinden.

Pneumatischer Antrieb für automatisierte Prozesse

Pneumatische Antriebe nutzen Druckluft, um Industriearmaturen automatisch zu öffnen, zu schließen oder zu regeln. Diese Antriebsart wird besonders häufig in automatisierten Industrie- und Prozessanlagen eingesetzt.

Ein pneumatischer Antrieb arbeitet schnell, zuverlässig und eignet sich ideal für Anwendungen mit hohen Schaltzyklen. Durch die Nutzung von Druckluft können Armaturen auch in explosionsgefährdeten Bereichen sicher betrieben werden, da keine elektrischen Funken entstehen.

Pneumatische Antriebe werden häufig mit Kugelhähnen oder Absperrklappen kombiniert. Sie ermöglichen eine effiziente Prozesssteuerung und lassen sich problemlos in bestehende Automatisierungssysteme integrieren.

Elektroantrieb für präzise Steuerung und Automatisierung

Elektrische Stellantriebe – auch Drehantriebe genannt – ermöglichen die vollautomatische Betätigung von Industriearmaturen mithilfe eines Elektromotors. Sie bieten eine besonders präzise Steuerung und eignen sich hervorragend für moderne automatisierte Anlagen.

Ein Elektroantrieb kann Ventile exakt positionieren und sowohl für Auf-/Zu-Funktionen als auch für Regelaufgaben eingesetzt werden. Die Ansteuerung erfolgt bequem über Steuerungssysteme, Sensoren oder zentrale Prozessleitsysteme.

Elektrische Antriebe kommen häufig in der Wassertechnik, Energieversorgung, Chemieindustrie sowie in komplexen Prozessanlagen zum Einsatz. Sie überzeugen durch hohe Genauigkeit, einfache Integration in digitale Steuerungssysteme und komfortable Fernbedienung.

Die passende Antriebslösung für jede Industriearmatur

Ob manuelle Betätigung, pneumatischer Antrieb oder moderner Elektroantrieb – die Wahl des richtigen Antriebssystems hängt von den jeweiligen Anforderungen der Anlage ab. Hochwertige Industriearmaturen mit passender Antriebstechnik sorgen für sichere Prozesse, effiziente Steuerung und eine lange Lebensdauer der gesamten Anlage.
