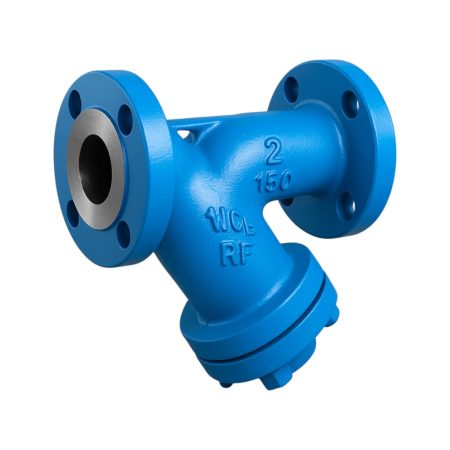

Y-Schmutzfänger nach DIN
Y-Schmutzfänger halten Feststoffpartikel aus dem durchströmenden Medium zurück und helfen, nachgeschaltete Armaturen und Anlagenkomponenten zu schützen. HÄGER bietet Schmutzfänger nach DIN in unterschiedlichen Werkstoffen, Druckstufen und Siebausführungen an. Für die Auswahl sind insbesondere Medium, Betriebsdruck, Temperatur, Durchflussmenge und die erforderliche Siebfeinheit maßgeblich. Hier finden Sie technische Angaben, Datenblätter und ein Referenzprojekt mit einer besonderen Deckelvorrichtung für einen erleichterten Siebwechsel.
Schmutzfänger – technische Daten und lieferbare Ausführungen
Datenblätter
DN: 15-600
PN: 16, 25, 40, 64, 100
Gehäuse: 1.0619, A216 WCB, 1.4408, 1.4306, 1.4404, 1.1138, 1.4308, 1.5419, 1.7357, 1.7379, CF8M, CF3M, CF3, WC1 WC6, WC9, LCB, LCC
Beschreibung zu unseren Schmutzfängern:
- Baulänge nach DIN EN 558-1.
- Der Schmutzfänger eignet sich hervorragend um Fremdstoffe in der Rohrleitung aufzufangen.
- Der Siebeinsatz ist über die Deckelöffnung zugänglich und austauschbar.
- Ebenfalls sind die Filter / Siebe in unterschiedlichen Maschenweiten erhältlich, so dass jede Kundenanforderung erfüllt werden kann.
- Armaturen mit Konformitätserklärung und CE-Kennzeichnung nach 2014/68/EC.
- Der Anschluss ist in Flanschausführung (EN 1092-1) & Schweißenden wählbar.
- Verschraubter Deckel.
- Sieb / Filter in Edelstahl und weiteren Werkstoffen erhältlich
- Leichte Demontage des Siebes
- Je nach Werkstoffwahl sind die Schmutzfänger für Wasser, Dampf, Öl, GAS oder sonstige Medien geeignet.
- TA – LUFT nach VDI 2440
- Betriebs.-u. Wartungsanleitungen der Absperrschieber können in verschiedenen Landessprachen zur Verfügung gestellt werden.
- EAC TR –TS Konformitätsdeklarationen der Zollunion auftragsunabhängig für den Export und Einsatz der Produkte in der Russischen Föderation, Weißrussland oder Kasachstan (EAC), Gültigkeit 1, 3 oder 5 Jahre. EAC GOST TR TS 010/2011 (Machinery directive) oder EAC GOST TR TS 032/2013 für Armaturen größer und inkl. DN25
- Armaturenpass TP nach GOST 2.601 – 2006
- TÜV Abnahmen (3.2)
Referenzprojekt: Edelstahl-Y-Schmutzfänger DN 500, PN 16
Für ein Referenzprojekt lieferte HÄGER Y-Schmutzfänger aus Edelstahlguss in der Nennweite DN 500 und Druckstufe PN 16. Die Ausführung verfügt über Flanschanschlüsse, einen geschraubten Deckel, ein austauschbares Edelstahlsieb und einen Ablassstopfen. Besonderes Augenmerk lag auf der Zugänglichkeit des Siebes bei Wartungsarbeiten.
Schwenkbarer Deckel erleichtert den Siebwechsel
Eine am Gehäuse befestigte Hebel- und Scharniervorrichtung ermöglicht das Aufklappen des Deckels. Dieser bleibt dabei mit dem Gehäuse verbunden. Das erleichtert den Zugang zum innenliegenden Sieb und reduziert den Handhabungsaufwand beim Reinigen oder Austauschen des Siebeinsatzes – insbesondere bei dieser großen Nennweite.
Vorbereitete Anschlüsse für die Druckmessung
Zusätzliche Manometerbohrungen auf beiden Seiten des Gehäuses ermöglichen den Anschluss geeigneter Druckmessgeräte. Die Messanschlüsse wurden als Teil der projektspezifischen Ausführung vorgesehen. Für die Wartung und das Öffnen des Deckels gelten die Betriebsanleitung und die vorgeschriebenen sicheren Anlagenbedingungen.
Referenzausführung
Technisches Merkmal --> Ausführung-
Bauart --> Y-Schmutzfänger
-
Nennweite / Druckstufe --> DN 500 / PN 16
-
Flanschanschluss --> EN 1092-1, Form B1 (RF), PN 16
-
Baulänge --> EN 558-1, Reihe 1; 1.250 mm
-
Gehäusewerkstoff --> Edelstahlguss 1.4408
-
Dichtung --> Edelstahl 316 + Graphit
-
Sieb --> Edelstahl 316; Maschenweite 3 mm
-
Deckelausführung --> Geschraubt, mit Hebel- und Scharniervorrichtung
-
Weitere Ausstattung --> Ablassstopfen und Manometerbohrungen
Auswahl und Wartung von Y-Schmutzfängern
Schmutzfänger mit anpassbarer Maschenweite filtern Feststoffe aus dem Medium, schützen so nachgeschaltete Komponenten und erhöhen die Systemeffizienz, wobei der Siebkorb meist aus Edelstahl besteht und bei der Reinigung entnommen werden kann. Sie sind mit Flanschanschluss oder Anschweißende erhältlich. Für größere Nennweiten bieten wir Schwerlasthaken an. Nach dem Öffnen wird ein Dichtungstausch sowie eine neue Druckabnahme empfohlen.
Siebfeinheit und Durchfluss aufeinander abstimmen
Die erforderliche Siebfeinheit richtet sich nach den zurückzuhaltenden Partikeln und den Anforderungen der nachgeschalteten Komponenten.
Gleichzeitig müssen Durchflussmenge und zulässiger Druckverlust berücksichtigt werden. Für die Auslegung sind deshalb neben dem Medium auch die Betriebsbedingungen und die erwartete Schmutzbelastung wichtig.
Werkstoffe und Anschlüsse passend zur Anlage wählen
Gehäuse, Sieb und Dichtungen müssen für das Medium sowie den vorgesehenen Druck- und Temperaturbereich geeignet sein. Je nach Ausführung stehen Flanschanschlüsse oder Schweißenden zur Verfügung.
Maßgeblich für Anschlussmaße, Baulänge und Einsatzgrenzen sind die technischen Unterlagen der jeweiligen Baureihe.
Zugänglichkeit für Reinigung und Siebwechsel berücksichtigen
Für die Entnahme des Siebes muss ausreichend Freiraum an der Deckelöffnung vorgesehen werden. Bei großen Nennweiten können projektspezifische Deckelvorrichtungen die Handhabung erleichtern. Reinigungsintervalle richten sich nach den Betriebsbedingungen und der tatsächlichen Verschmutzung.
Das Öffnen und die Wartung dürfen nur durch qualifiziertes Fachpersonal unter den in der Betriebsanleitung vorgeschriebenen sicheren Bedingungen erfolgen. Dichtungswechsel und Prüfungen nach dem Zusammenbau sind entsprechend diesen Vorgaben durchzuführen.
