Häger GmbH & Co. KG ANSI-Cryogenic Valves
Kryogenik oder Kryotechnik ist ein Verfahren, bei dem Stoffe aus dem gasförmigen in den flüssigen Zustand überführt oder voneinander getrennt werden. Absperrschieber sind auch in dieser Ausführung erhältlich (Gate Valve & Globe Valve), mit vollem oder reduziertem Durchgang. Sie werden in Rohrleitungen eingesetzt, durch die Flüssigkeiten mit Tieftemperaturen ab -150 °C fließen. Durch den Einsatz eines Regulierkegels an den Absperrventilen (Drosselkegel/Regulation Disc) wird die Durchflussregelung noch präziser.
Die wichtigsten Eigenschaften von Cryogenic Valves
Cryogenic Valves sind speziell für den Einsatz bei extrem niedrigen Temperaturen ab -150 °C konzipiert. Sie ermöglichen einen sicheren und zuverlässigen Durchfluss von kryogenen Flüssigkeiten in Rohrleitungen und sind sowohl als Gate Valve als auch Globe Valve mit vollem oder reduziertem Durchgang erhältlich. Durch den optionalen Einsatz eines Regulierkegels kann der Durchfluss besonders präzise gesteuert werden, was sie ideal für Anwendungen in der Tieftemperaturtechnik macht.
Extrem temperaturbeständig
Cryogenic Valves sind für den sicheren Einsatz bei Temperaturen ab -150 °C ausgelegt und gewährleisten zuverlässige Funktion auch unter extremen Tieftemperaturbedingungen.
Vielseitige Ausführungen
Erhältlich als Gate Valve und Globe Valve mit vollem oder reduziertem Durchgang – ideal für verschiedenste Anwendungen in der Kryotechnik.
Präzise Durchflussregelung
Dank integrierbarem Regulierkegel (Regulation Disc) ermöglichen die Ventile eine besonders genaue Steuerung des Mediumflusses – auch bei anspruchsvollen Betriebsbedingungen.
Cryogenic Valves (Kryogenik Armaturen)
Datenblätter
Größe: 1/2“ bis 36“
LBS: 150, 300, 600, 800, 1500
Gehäuse: LC3, A105 N, LF2, F304, F316, F316L, F316ti, F321, A216 WCB, WCC, 1.4404, 1.1138, 1.4308, 1.5419, 1.7357, 1.7379, CF8M, CF3M, CF3, WC1, WC6, WC9, LCB
Beschreibung zu unseren Cryogenik Valves:
Die Cryogenik Absperrschieber & Absperrventile (Gate Valve & Globe Valve) werden hauptsächlich zur Regulierung oder schließen von Tieftemperatur Fluiden eingesetzt. Im Tieftemperatur Bereich werden diese Armaturen meist bei Flüssigkeiten ab -150C und kälter eingesetzt. Der Begriff Kryogenik-Technik oder Kryogenik wird die Technik zur Erzeugung von tiefen Temperaturen beschrieben um Gase zu verflüssigen oder gar zu trennen.
Die Kryogenik Absperrschieber werden mit vollem oder reduziertem Durchgang geliefert. Zur feinen Regulierung können die von uns gelieferten Absperrventile ebenfalls mit einem Regulierkegel (Drosselkegel / Regulating Disc) versehen werden.
Die Einsatzbereiche sind beispielsweise wie folgt:
- Herstellung von technischen Gasen
- Petrochemie
- Tankfahrzeuge
- Rohrleitungssysteme
- Energietechnik (Kernfusionsreaktoren)
- Flüssiggas

- Design Standard: API 600, API 602, BS 6364
- Baulänge: ASME B16.10 oder nach Kundenanforderung
- Flanschanschluss: ASME B16.5/ASME B16.47
- Butt Weld Anschluss: ASME B16.25
- Wandstärke: API 600/ASME B16.34
- Inspecktion & Test: API 598 / EN 10204-3.1
- Druck & Temperatur: ASME B16.34
Cryogenic Valves (Cast Steel):

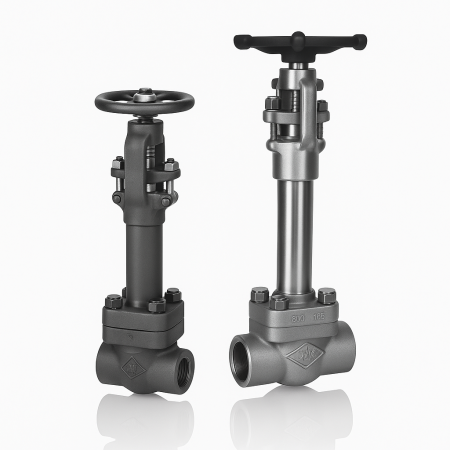

Bellow Seal Gate- and Cryogenic Valves (Forged Steel):
