Häger GmbH & Co. KG ANSI-Bellow Seal
Die Flüssigkeiten in den Rohren sind oftmals toxisch, radioaktiv und gesundheitsschädlich, und die Atmosphäre muss in jedem Fall vor diesen Chemikalien geschützt werden. Dafür ist das Faltenbalgsystem (Bellow) unentbehrlich, da es die Spindel vollständig abschließt und isoliert. Zusätzlich werden mithilfe von Schweißpunkten das Ober- und Unterteil komplett verschweißt, wodurch die Armatur absolut dicht ist. Da sich der Balg axial um bis zu 2025 % der freien Länge bewegt, wird die Lebensdauer deutlich verlängert. Ein Helium-Lecktest und PMI-Tests können auf Wunsch mitgeliefert werden.
Die wichtigsten Eigenschaften von Bellow Seals
Bellow Seals (Faltenbalgdichtungen) sorgen durch eine vollständig isolierte Spindel und verschweißte Gehäuseteile für absolute Dichtheit – ideal für toxische, radioaktive oder gesundheitsschädliche Medien. Der axial bewegliche Balg verlängert die Lebensdauer erheblich, und optionale Tests wie Helium-Leck- oder PMI-Prüfungen gewährleisten höchste Sicherheitsstandards.
Absolute Dichtheit durch vollverschweißte Konstruktion
Das Faltenbalgsystem isoliert die Spindel vollständig und verschweißt Ober- und Unterteil gasdicht – ideal für den sicheren Umgang mit toxischen, radioaktiven oder gesundheitsgefährdenden Medien.
Längere Lebensdauer durch flexible Axialbewegung
Der Balg kann sich axial auf bis zu 2025 % seiner freien Länge bewegen, wodurch Materialermüdung minimiert und die Lebensdauer der Armatur deutlich erhöht wird.
Höchste Sicherheit dank optionaler Prüfverfahren
Mit optionalen Helium-Lecktests und PMI-Materialprüfungen wird höchste Betriebssicherheit garantiert – auch für kritische Industrieanwendungen.

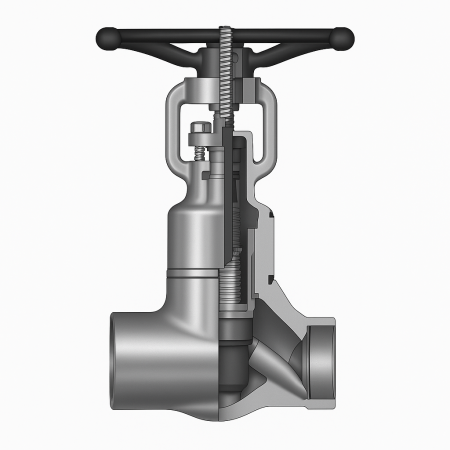

Bellow Seal Gate Valve & Bellow Seal Globe Valves (Faltenbalg Absperrschieber und Absperrventil)
Datenblätter
Größe: 1/4“-3“
LBS: 150, 300, 600, 800, 1500
Gehäuse: A105 N, LF2, F304, F316, F316L, F316ti, F321, 1.4404, 1.1138, 1.4308, 1.5419, 1.7357, 1.7379, CF8M, CF3M, CF3, WC1, WC6, WC9, LCB
Beschreibung zu unseren Bellow Seals:
Bellow Seal Valves verhindern nachhaltig Leackagen und sind besonders effizient in Bezug auf Wärmeverluste. Der „Bellow“ wird grundsätzlich in Edelstahl ausgeführt. Zusätzlich können diese Ventile mit einem Regulierkegel / Drosselkegel bestellt werden. Baulänge nach ASME B16.5. Armaturen mit Konformitätserklärung und CE-Kennzeichnung nach DGRL97/23/EG Der Anschluss ist in Flanschausführung & Schweißenden (ASME B16.5 & BW ASME B16.25) wählbar.
- Je nach Werkstoffwahl sind die Absperrventile für Wasser, Dampf, Öl, GAS oder sonstige aggressive Medien geeignet.
- Sonderlackierung gemäß Kundenanforderung
- TA – LUFT nach VDI 2440
- Stellitierte Ausführungen (STELLITE)
